Installation en baie 19" et armoire

Tous les produits Stormshield Network Security peuvent être installés dans des baies 19 pouces (sauf SNi20, SNi40 et SNxr1200). Un système de fixation pour mise en baie, sous forme de plateau rackable qui peut contenir deux firewalls, peut être livré sur commande pour les modèles SN160, SN160W, SN210, SN210W, SN310, SN-XS-Series-170, SN-S-Series-220, SN-S-Series-320 et SNi10.

Les modèles SN510, SN-M-Series-520, SN710, SN910, SN-M-Series-720, SN-M-Series-920, SN2100 et SN3100 sont livrés avec un jeu d’équerres. Le modèle SN1100 est livré avec un jeu d'équerres et rails. Les produits SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN6100, SN-XL-Series-5200 et SN-XL-Series-6200 sont livrés avec un jeu de glissières.

RAPPEL
Assurez-vous que la baie respecte les conditions de température et d’hygrométrie préconisées dans la partie Conditions d’utilisation.

NOTE
Les modèles SN160, SN160W, SN-XS-Series-170 et SNi10 peuvent également être fixés verticalement (fixations et vis non fournies).

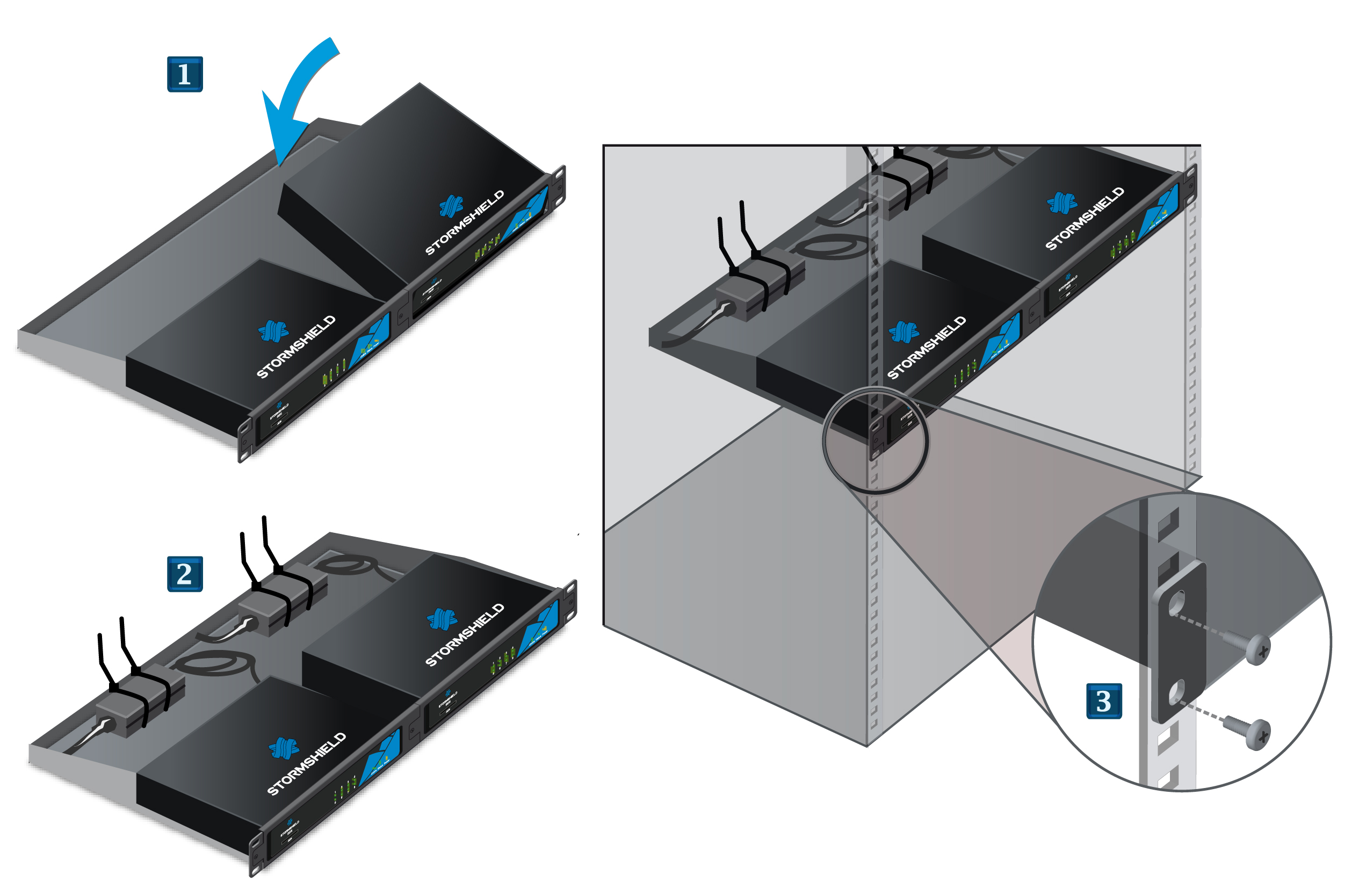

Installation en baie 19" du plateau pour les modèles SN160, SN160W, SN210, SN210, SN310, SN-XS-Series-170, SN-S-Series-220, SN-S-Series-320 et SNi10

Dans ce type d’installation non standard, prévoyez une hauteur supérieure à 1U en raison de l’épaisseur du plateau, de la présence de pieds antidérapants sous l’équipement, ainsi que des antennes sur les produits Wi-Fi. Procédez comme suit :

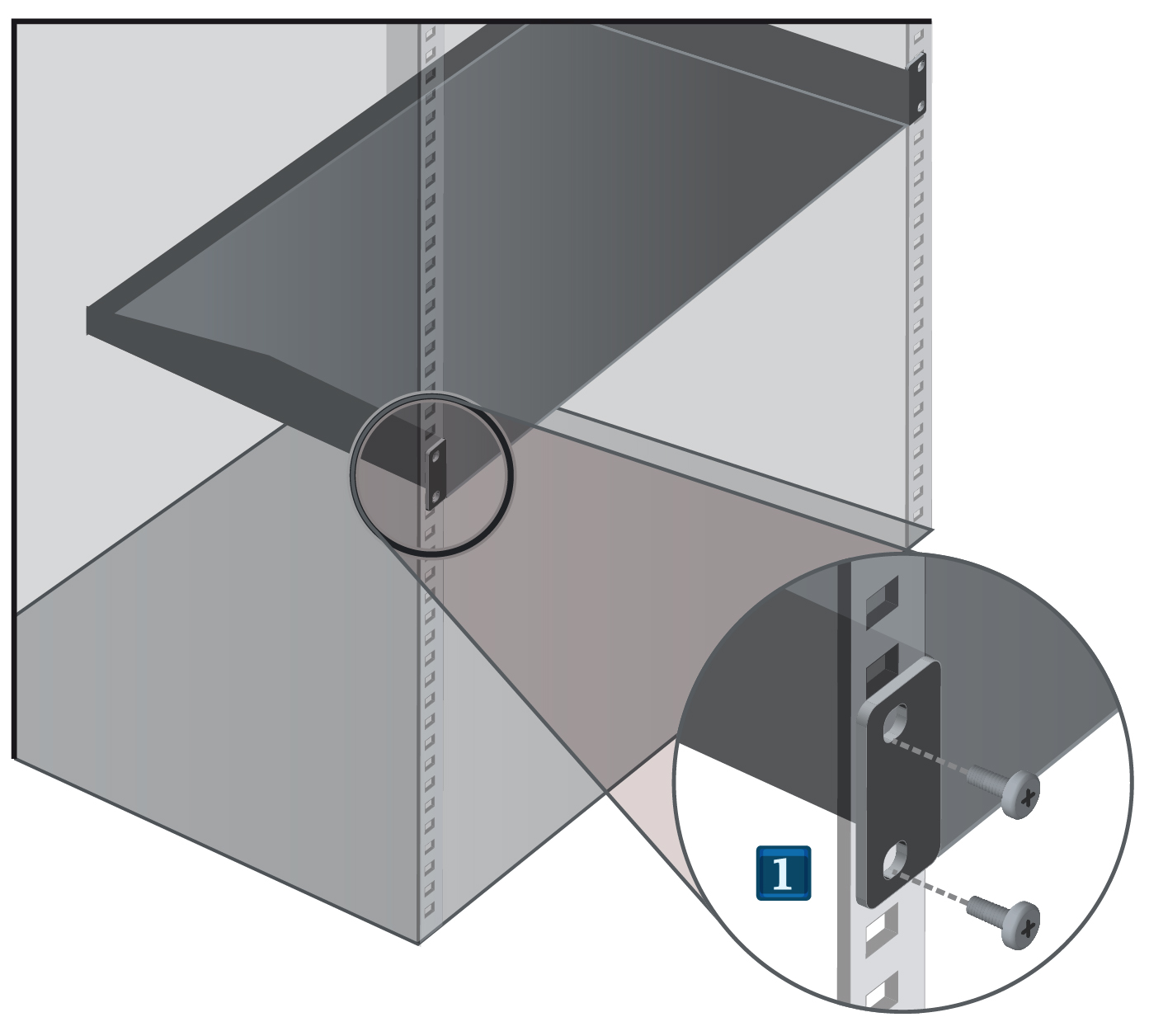

  • Fixez au moyen de vis et d’écrous-cages (non fournis), le plateau sur les montants latéraux situés à l’avant de la baie.

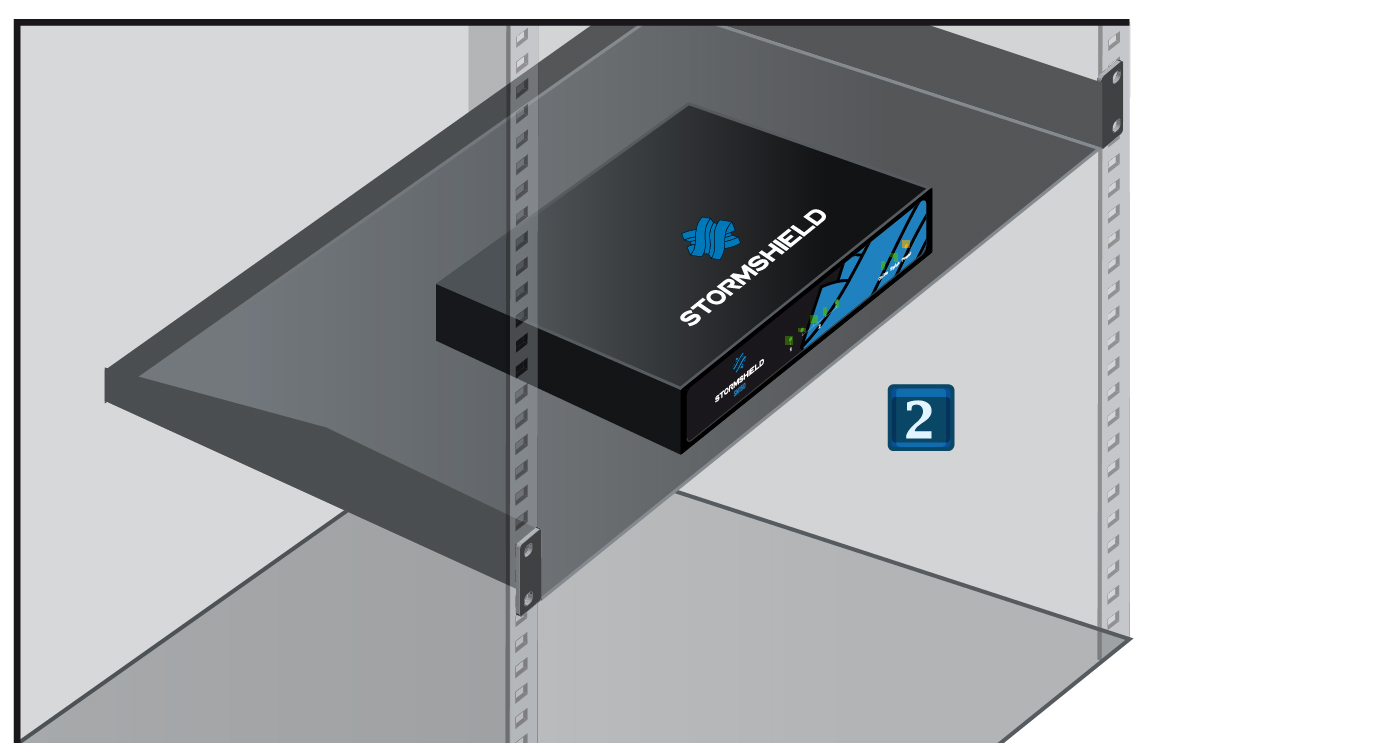

  • Une fois le plateau installé, vous pouvez y déposer un ou deux produits (aucune fixation supplémentaire n’est nécessaire).

AVERTISSEMENT
Si vous installez deux produits sur un même plateau, il est nécessaire de prévoir suffisamment d’espace entre les deux firewalls pour ne pas entraver le flux d’air circulant par les côtés.

Installation en baie 19" du plateau 1U pour les modèles SN210, SN210W, SN310, SN-XS-Series-170, SN-S-Series-220, SN-S-Series-320 et SNi10

L’espace minimum pour l’installation du plateau doit être de 1U. Dans cette configuration, le plateau permet l'installation d'un ou deux produits. Des encoches sont prévues afin d'assurer le maintien des adaptateurs secteurs et des produits.

AVERTISSEMENT
Avant toute installation, veillez à retirer les quatre pieds antidérapants situés sous chaque produit.

NOTE
Des fixations pour deux adaptateurs secteurs sont fournies avec le plateau.

  • Présentez votre firewall face à l'emplacement prévu à cet effet à l'avant du plateau, puis redressez votre produit jusqu'à ce qu'il soit maintenu fermement.
  • Installez et fixez l'adaptateur secteur sur le plateau. Connectez-le sur le firewall.
  • Fixez au moyen de vis et d’écrous-cages (non fournis), le plateau sur les montants latéraux situés à l’avant de la baie.

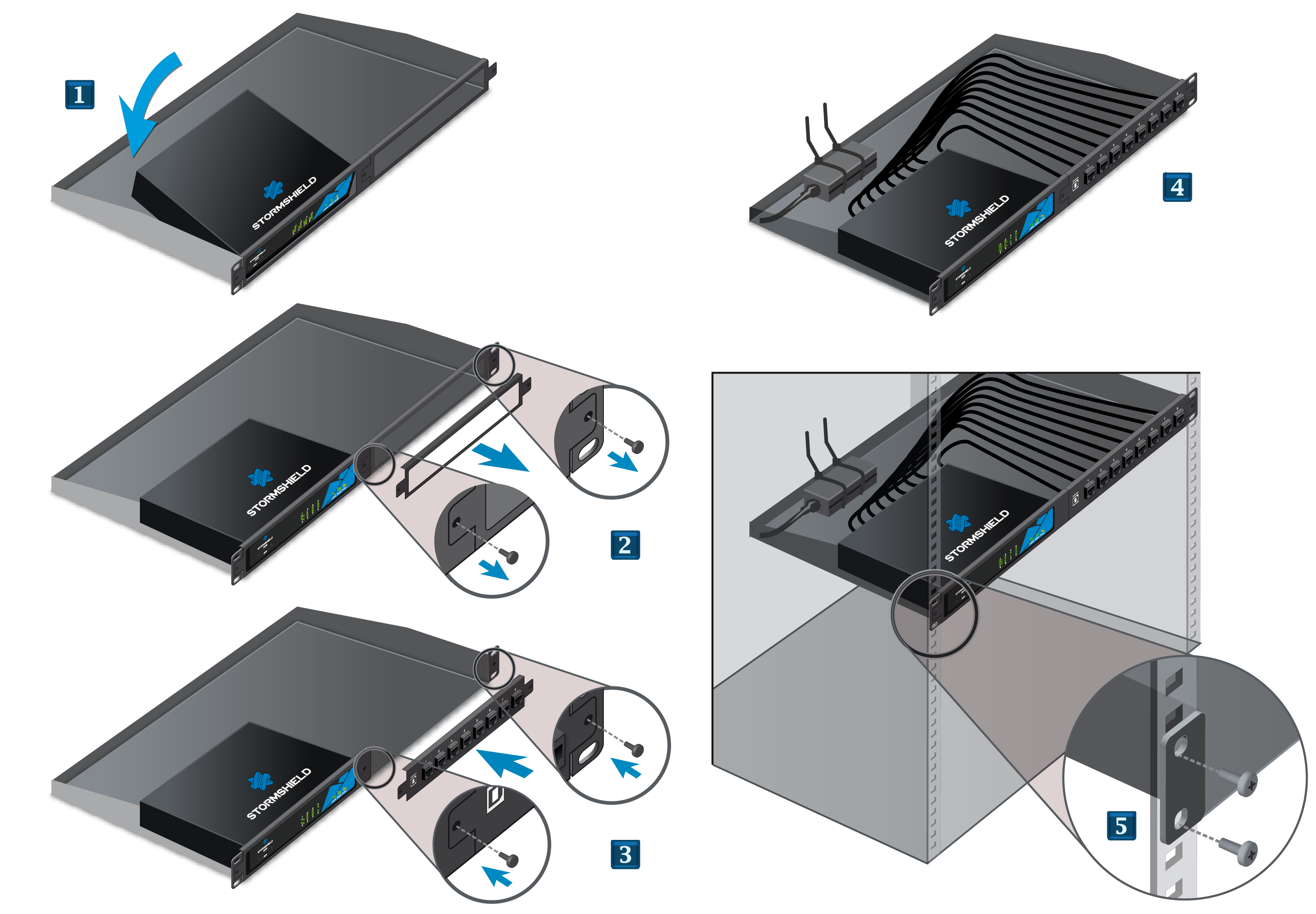

Option Kit pour interfaces USB et réseau en façade (non disponible pour les modèles SN-XS-Series-170 et SNi10)

Dans cette configuration, le plateau permet l'installation d'un produit. Des encoches sont prévues afin d'assurer le maintien de l'adaptateur secteur et du produit.

NOTE
Ce kit doit être commandé séparément.

NOTE
Ce kit permet de connecter la console, via port USB, et les interfaces réseau en façade du plateau (câbles fournis).

  • Présentez votre firewall face à l'emplacement prévu à cet effet à l'avant gauche du plateau, puis redressez votre produit jusqu'à ce qu'il soit maintenu fermement.
  • Dévissez la partie droite de la façade (deux vis).
  • Présentez le kit, puis fixez-le à la façade avec les deux vis.
  • Installez et fixez l'adaptateur secteur sur le plateau. Connectez l'adaptateur secteur sur le firewall, ainsi que les ports USB et réseau du kit.
  • Fixez au moyen de vis et d’écrous-cages (non fournis), le plateau sur les montants latéraux situés à l’avant de la baie.

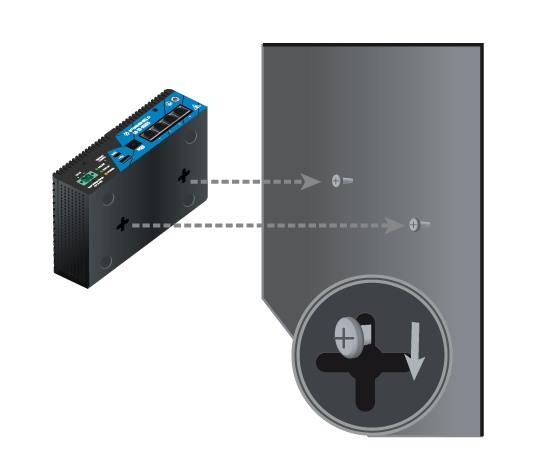

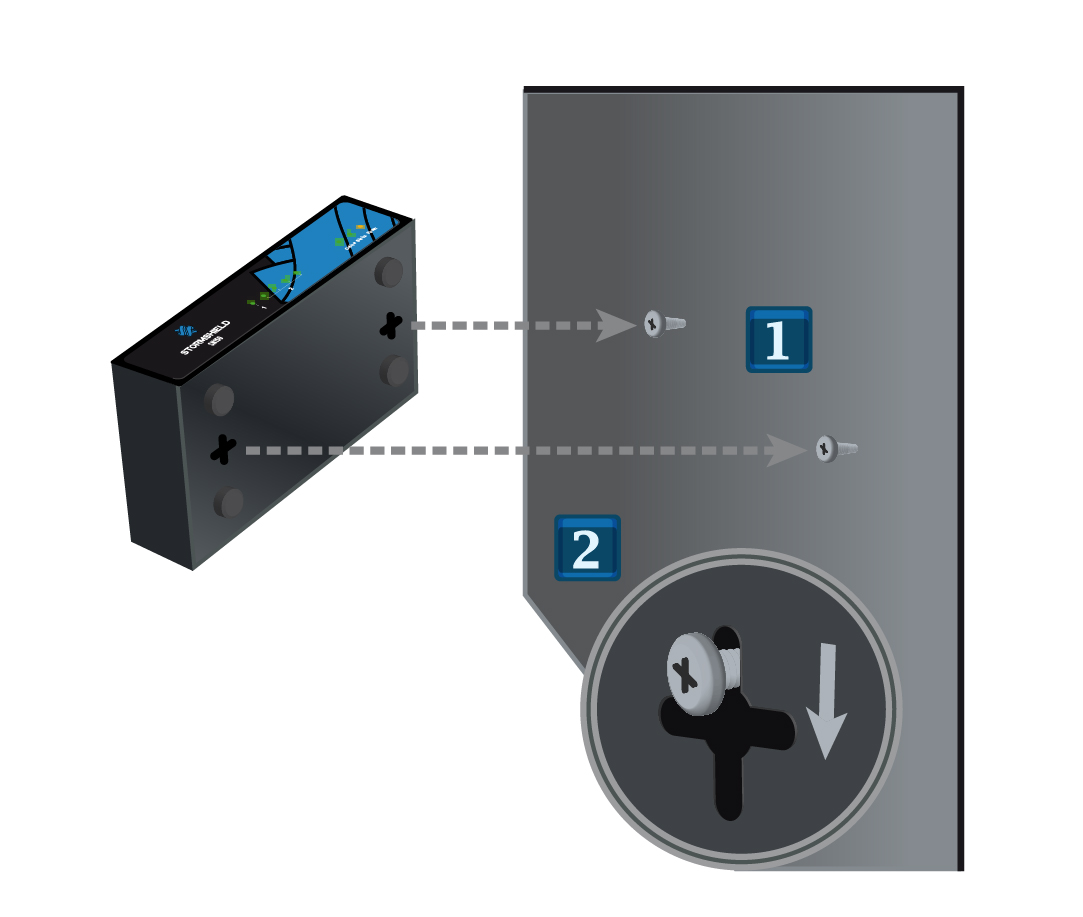

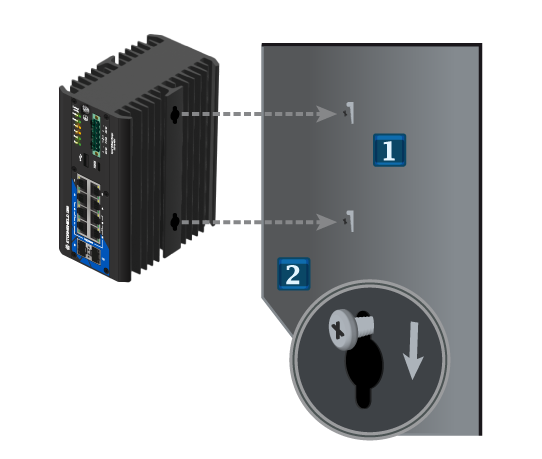

Fixation au mur des modèles SN160, SN160W, SN-XS-Series-170 et SNi10

Les modèles SN160, SN160W, SN-XS-Series-170 et SNi10 peuvent également être fixés verticalement à l’aide de fixations et vis (non fournies). La tête de ces vis doit être d’un diamètre inférieur à 8 mm et le diamètre de la tige doit être inférieur à 4 mm.

Procédez comme suit :

Fixez au mur les 2 vis alignées horizontalement en respectant un écart de 12 cm (de centre à centre) et en les laissant dépasser légèrement pour tenir compte de l'épaisseur des pieds antidérapants.

Une fois les vis fixées, vous pouvez insérer la tête des vis à l’intérieur des encoches prévues à cet effet, puis glissez légèrement le produit vers le bas afin d’y insérer les vis.

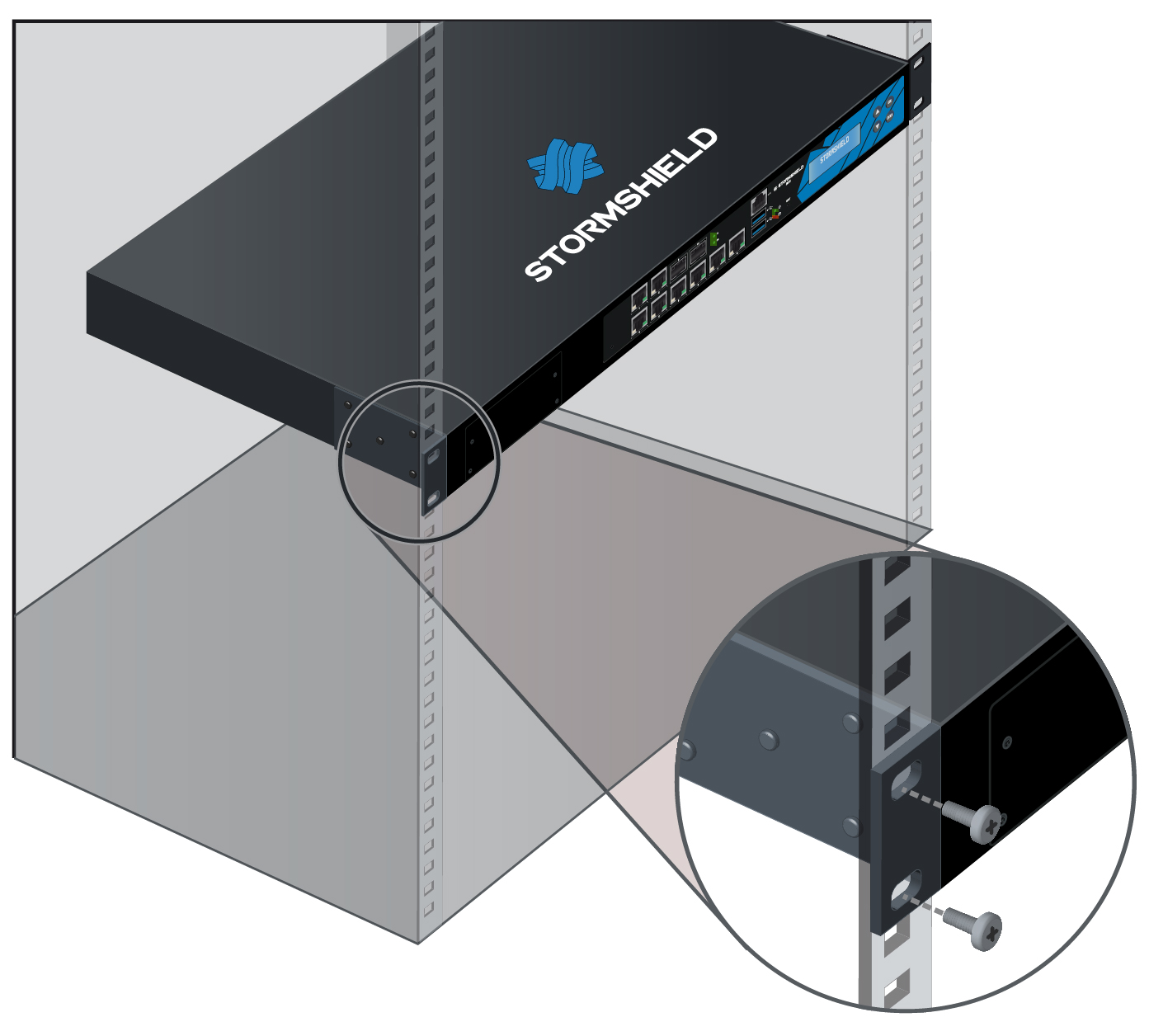

Installation en baie 19" des modèles SN510, SN-M-Series-520, SN710, SN910, SN-M-Series-720 et SN-M-Series-920

L’espace minimum pour l’installation du firewall SNS doit être de 1U.

Vous pouvez fixer l’ensemble aux montants situés à l’avant de votre baie de rackage au moyen de vis et d’écrous-cages (non fournis).

Installation en baie 19" des modèles SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN6100, SN-XL-Series-5200 et SN-XL-Series-6200

L’espace minimum pour l’installation du firewall SNS doit être de 1U pour les modèles SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200 et de 2U pour les modèles SN6100, SN-XL-Series-5200 et SN-XL-Series-6200. Les procédures de montage des rails latéraux et d'installation en baie sont décrites dans les documents SN1100 rack mounting, SN2100-SN3100 rack mounting, SN-L-Series rack mounting, SN6100 rack mounting et SN-XL-Series rack mounting (disponibles en anglais uniquement). Ces documents sont livrés avec les produits SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN6100, SN-XL-Series-5200 et SN-XL-Series-6200.

Les rails livrés permettent l'installation dans une baie 19". La profondeur entre les montants situés à l'avant et à l'arrière, est la suivante :

  • SN1100 : entre 655 et 745 mm,

  • SN2100/SN3100 : entre 735 et 850 mm,
  • SN6100 : entre 620 et 808 mm,

  • SN-L-Series-2200/SN-L-Series-3200 : entre 635 et 920 mm,

  • SN-XL-Series-5200/SN-XL-Series-6200 : entre 715 et 810 mm.

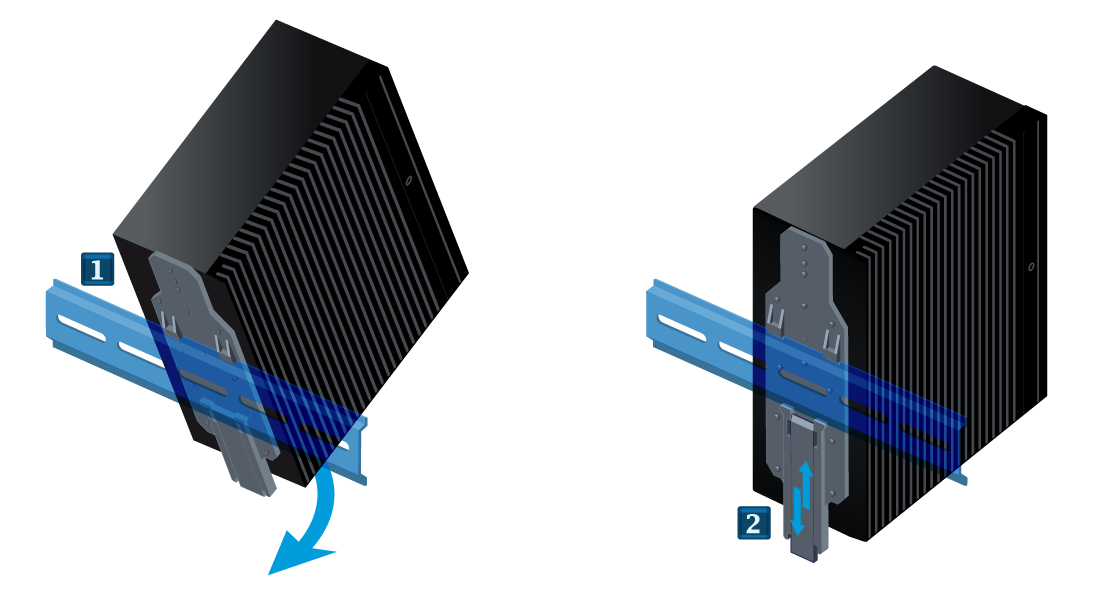

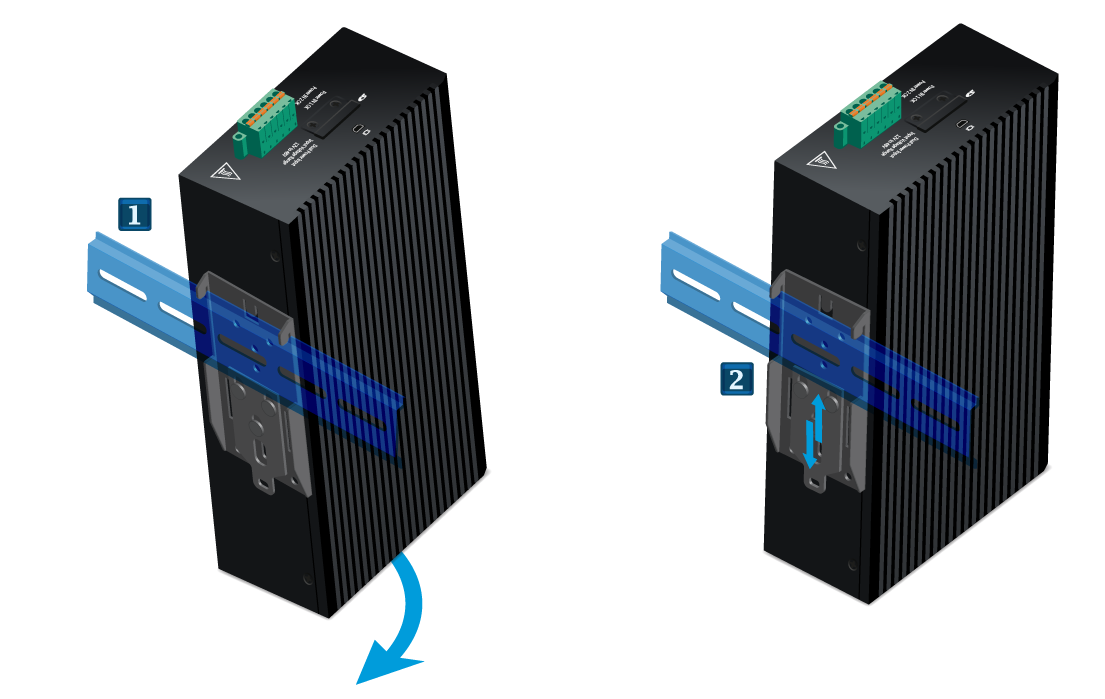

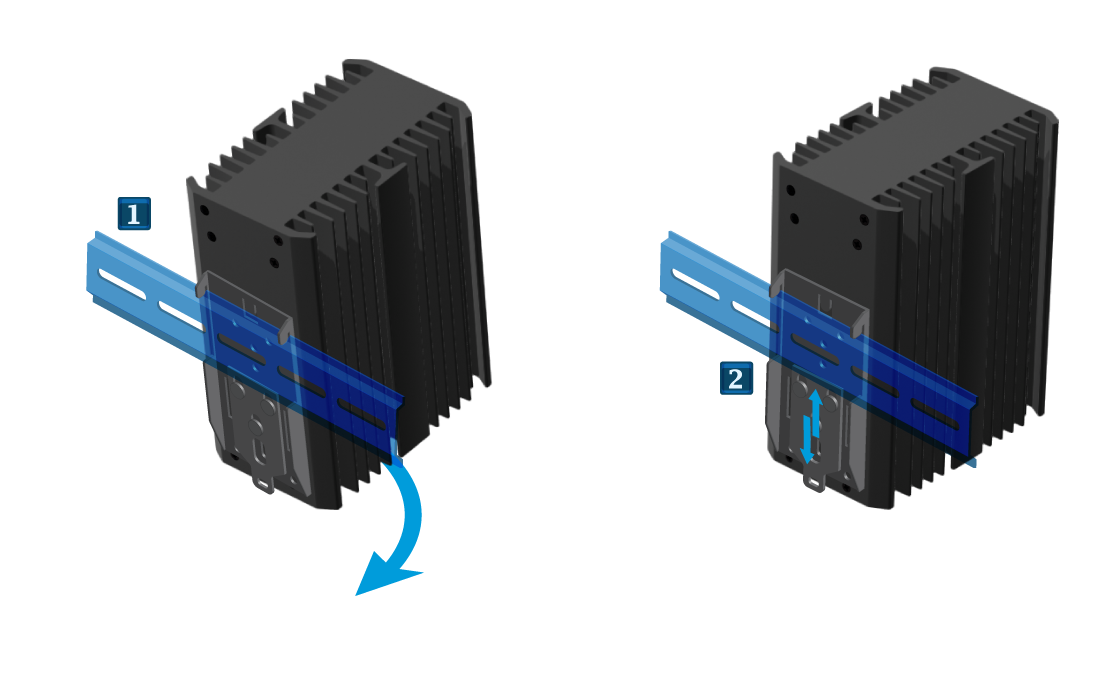

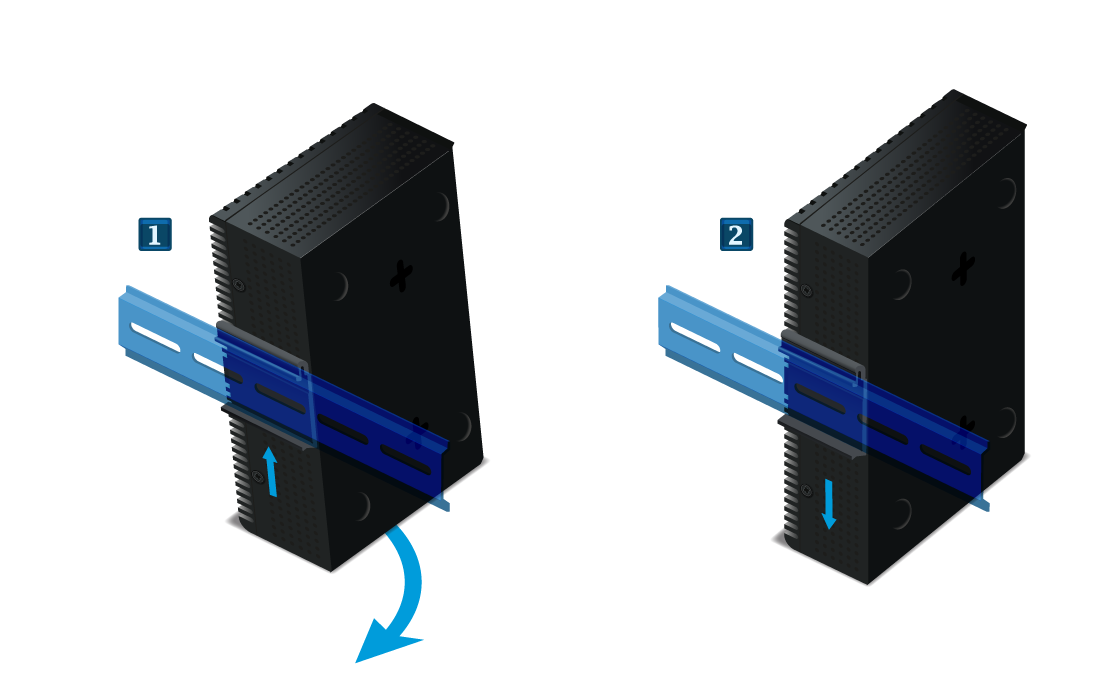

Installation sur rail DIN des modèles SN-XS-Series-170, SNi10, SNi20 et SNi40

Pour l'installation en armoire, les modèles SN-XS-Series-170, SNi10, SNi20 et SNi40 disposent d’un kit de fixation sur rail DIN de 35 mm de large (standard EN 50022).

RAPPEL
Assurez-vous que l’armoire respecte les conditions de température et d’hygrométrie préconisées dans la partie Conditions d’utilisation. L’équipement doit être installé par un électricien qualifié.

NOTE
Les modèles SNi20 et SNi40 doivent être fixés verticalement.





Procédez comme suit :

  • Présentez le boîtier face au rail DIN, puis insérez la partie supérieure du rail dans l’encoche du kit de fixation, prévue à cet effet. Puis, redressez le boîtier.
  • Poussez le produit contre le rail DIN jusqu’à entendre le clic de verrouillage. Vérifiez le verrouillage.
