Branchements

Connectez les ports réseaux comme suit :

  • Interface INTERNE 2 (IN) : Poste client,

  • Interface EXTERNE 1 (OUT) : Équipement d’accès Internet.

Le poste client peut être soit directement relié à l'interface interne du firewall, soit connecté au réseau local, lui-même relié à l'interface interne du firewall. Pour une connexion directe du poste sur le firewall, utilisez le câble Ethernet croisé livré avec le produit. Pour le modèle SNxr1200, les branchements sont détaillés dans la section Câblage du modèle SNxr1200 ci-après.

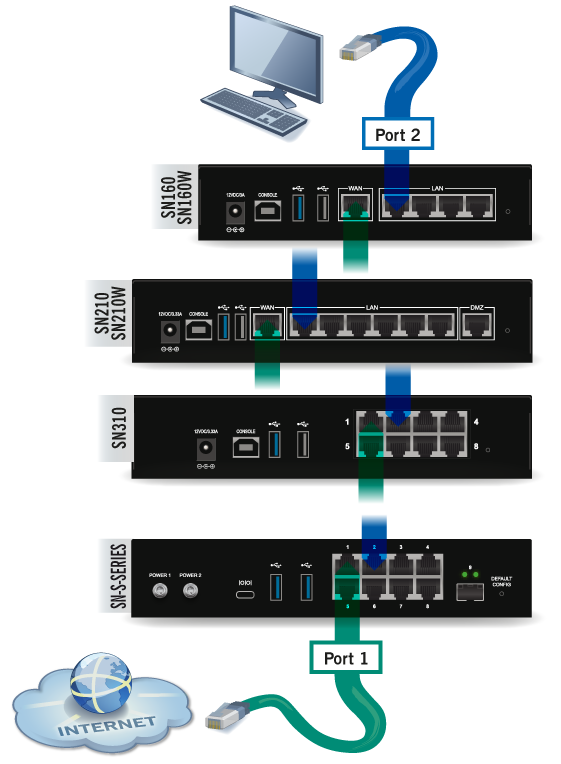

Modèles SN160, SN160W, SN210, SN210W, SN310 et SN-S-Series

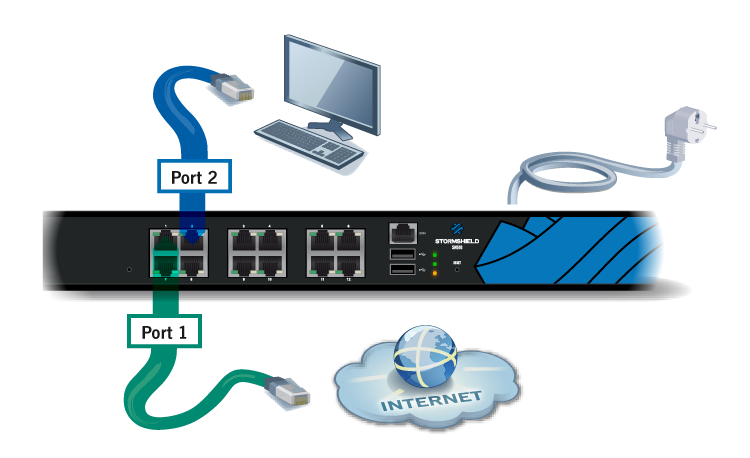

Modèles SN510 et SN710

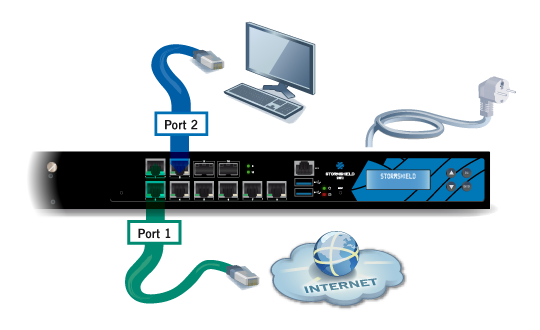

Modèle SN910

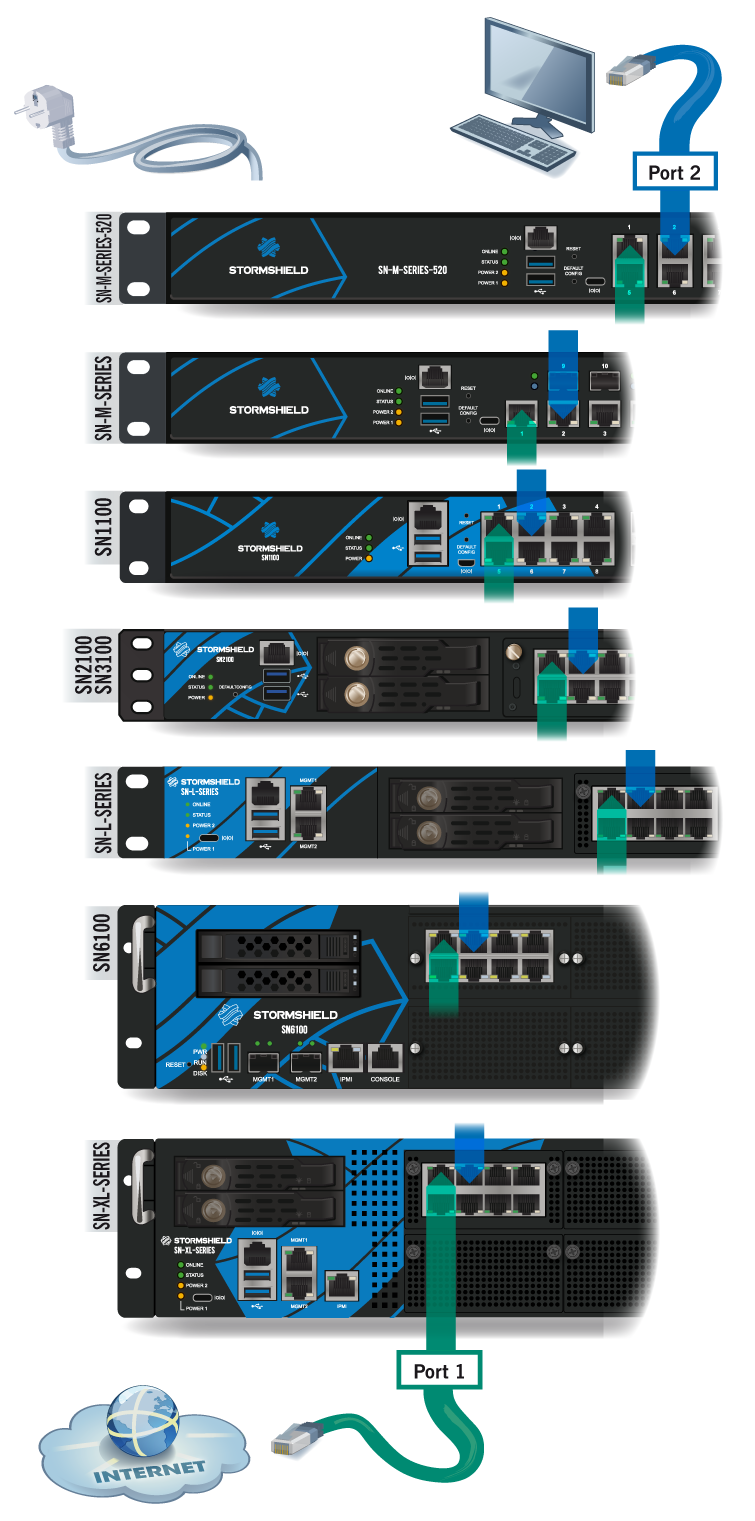

Modèles SN-M-Series-520, SN-M-Series-720, SN-M-Series-920, SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN6100, SN-XL-Series-5200 et SN-XL-Series-6200

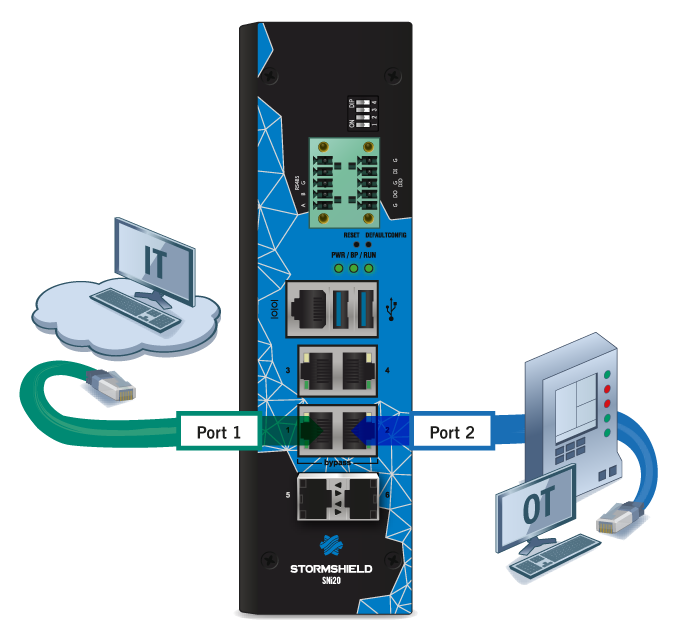

Modèle SNi20

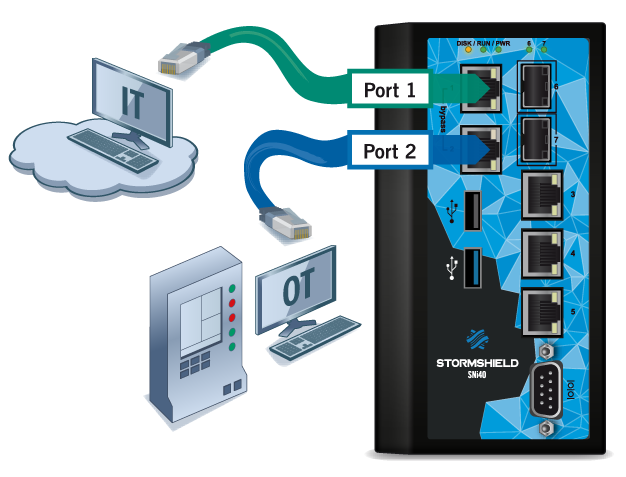

Modèle SNi40


IMPORTANT
En configuration usine, le port réseau 1 est réservé au modem ou au routeur Internet. Dans ce cas, vous ne pourrez pas accéder à l'interface de configuration depuis ce port.

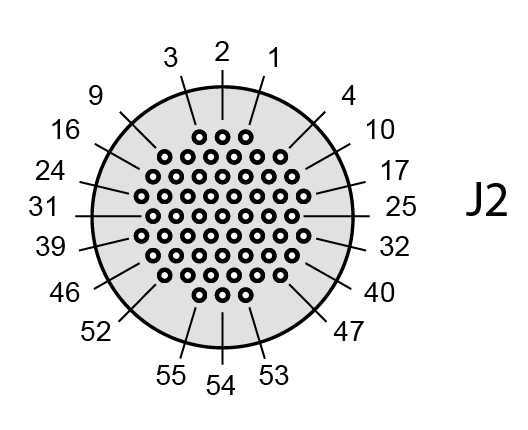

Câblage du modèle SNxr1200

ATTENTION
Pour accéder à votre firewall depuis un poste client, il faut vous connecter sur le port IN 2, dit "Interne" ou sur un autre port (excepté le port 1). Reportez-vous à la section Connectiques réseaux, partie Définition IN / OUT.

Port Signal Pin Port Signal Pin
OUT 1 ETH1_MDI0+ J2.32 IN 2 ETH2_MDI0+ J4.1
ETH1_MDI0- J2.33 ETH2_MDI0- J4.2
ETH1_MDI1+ J2.34 ETH2_MDI1+ J4.3
ETH1_MDI1- J2.35 ETH2_MDI1- J4.4
ETH1_MDI2+ J2.36 ETH2_MDI2+ J4.11
ETH1_MDI2- J2.37 ETH2_MDI2- J4.10
ETH1_MDI3+ J2.38 ETH2_MDI3+ J4.9
ETH1_MDI3- J2.39 ETH2_MDI3- J4.8
