Connectiques Ethernet RJ45
Ces interfaces doivent être reliées aux autres équipements réseaux avec un câble Ethernet RJ45. Les branchements du modèle SNxr1200 sont détaillés dans la partie Câblage Ethernet RJ45 du modèle SNxr1200 ci-après.
NOTE
Un câble croisé est livré avec le firewall Stormshield Network. Ce câble est de catégorie 5e, prévu pour un fonctionnement en 10Mbe, 100Mbe, 1Gbe ou 2,5Gbe. Vérifiez la compatibilité de vos équipements.
|
Connectiques
Les ports Ethernet (1Gbe, 2,5Gbe ou 10Gbe) des modèles Stormshield Network de la gamme SN sont configurés en mode auto-sense, ils s’adaptent donc à la configuration du port Ethernet de l’équipement auquel ils sont raccordés. Ces ports sont compatibles avec les câbles Ethernet RJ45 de type droit ou croisé.
Les modèles SN710, SN910, SN-M-Series-520, SN-M-Series-720, SN-M-Series-920, SN1100, SN2100, SN3100 et SN6100 permettent l’ajout de ports Ethernet RJ45 via l’insertion de modules d’extension.
ATTENTION
Tenez les câbles de données éloignés de toute source de perturbation électromagnétique telle que les câbles secteur, émetteurs radio, tubes fluorescents, etc.

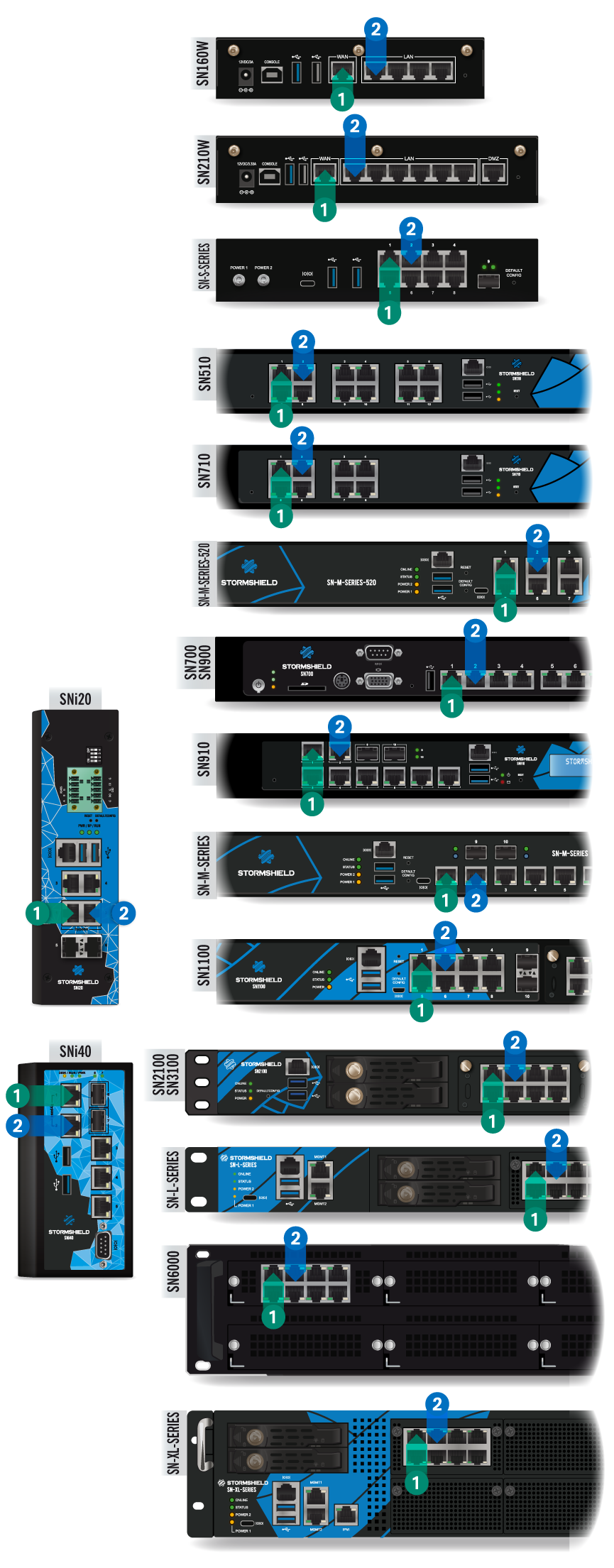

Définition IN / OUT
Le port réseau OUT 1, dit "Externe" est réservé au modem ou au routeur Internet.
L’accès à cette interface est par défaut bloqué, vous ne pouvez donc pas accéder à l'interface de configuration depuis ce port.
Pour accéder à votre firewall depuis un poste client, il faut vous connecter sur le port IN 2, dit "Interne" ou sur un autre port (excepté le port 1).
|
Pour plus d’informations concernant la procédure de démarrage de votre firewall, reportez-vous à la section Première connexion au produit.
Câblage Ethernet du modèle SNxr1200
ATTENTION
Pour accéder à votre firewall depuis un poste client, il faut vous connecter sur le port IN 2, dit "Interne" ou sur un autre port (excepté le port 1). Reportez-vous à la partie précédente Définition IN / OUT.
|
| Port |
Signal |
Pin |
Port |
Signal |
Pin |
| OUT 1
|
ETH1_MDI0+ |
J2.32 |
IN 2
|
ETH2_MDI0+ |
J4.1 |
| ETH1_MDI0- |
J2.33 |
ETH2_MDI0- |
J4.2 |
| ETH1_MDI1+ |
J2.34 |
ETH2_MDI1+ |
J4.3 |
| ETH1_MDI1- |
J2.35 |
ETH2_MDI1- |
J4.4 |
| ETH1_MDI2+ |
J2.36 |
ETH2_MDI2+ |
J4.11 |
| ETH1_MDI2- |
J2.37 |
ETH2_MDI2- |
J4.10 |
| ETH1_MDI3+ |
J2.38 |
ETH2_MDI3+ |
J4.9 |
| ETH1_MDI3- |
J2.39 |
ETH2_MDI3- |
J4.8 |
|
