SNi50

Démontage

  1. Ôtez les 6 vis noires à tête fraisée situées à l'avant du produit.

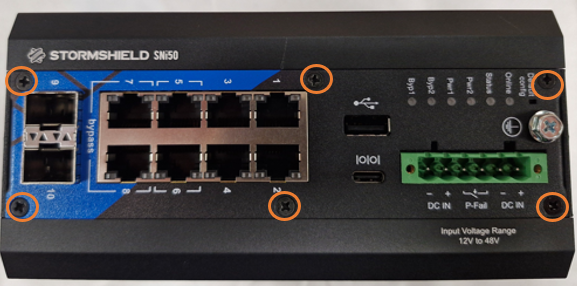

    6 vis de la face avant du SNi50

  2. Ôtez les 5 vis noires à tête fraisée maintenant le couvercle sur le dessus du produit.

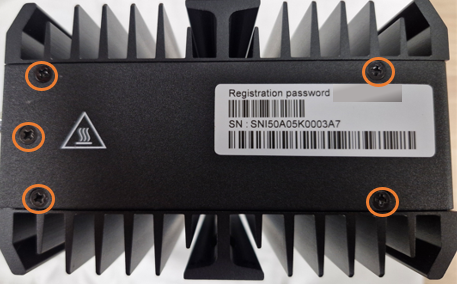

    5 vis du couvercle sur le dessus du SNi50

  3. Ôtez les 5 vis noires à tête fraisée maintenant le couvercle sur le dessous du produit.

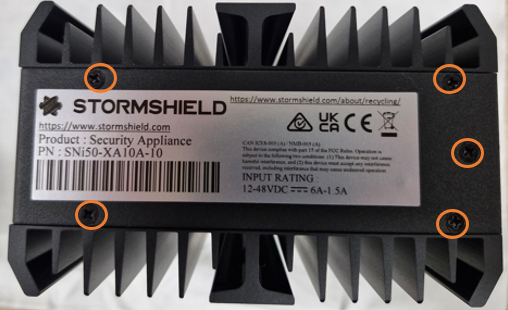

    5 vis du couvercle sur le dessous du SNi50

  4. Si le support pour rails DIN est présent, ôtez les 3 vis qui le maintiennent.

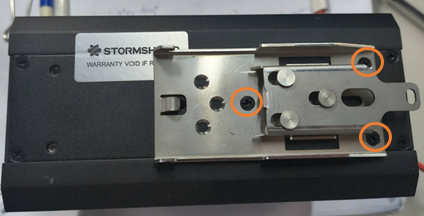

    Rail DIN du SNi50

  5. Ôtez les 6 vis noires maintenant le couvercle sur le dessous du produit.
    Cette opération détruit l'étiquette de garantie.

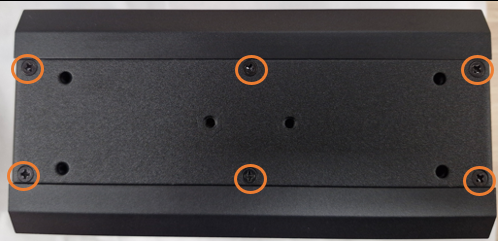

    6 vis du couvercle à l'arrière du SNi50

  6. Faites coulisser la partie centrale pour ôter le couvercle.

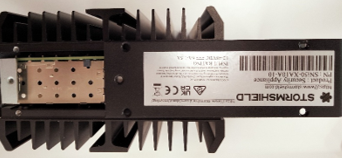

    Couvercle coulissant à l'arrière du SNi50

  7. Soulevez délicatement l'un des côtés du firewall SNi50 pour séparer les deux parties. Veillez à ne pas endommager les deux connecteurs situés à l'arrière.

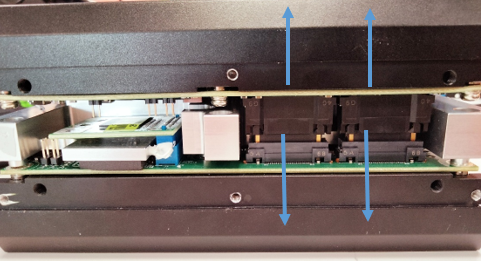

    Séparer les deux parties du SNi50

  8. Repérez le module de stockage (eMMC) et le module TPM (Trusted Platform Module).

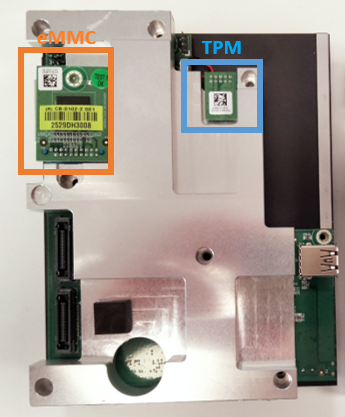

    eMMC et TPM du SNi50

  9. Ôtez la vis qui retient la eMMC et extrayez-la.
  10. Extrayez le module TPM (Trusted Platform Module) en le tirant délicatement.

  11. Ôtez les 7 vis de la plaque métallique et la vis située sur la carte mère.
    Soulevez délicatement la plaque métallique puis la carte mère.

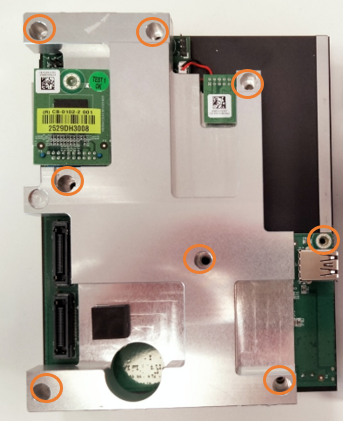

    7 vis de la plaque métallique et 1 vis de la carte mère

  12. Tirez délicatement sur le haut du connecteur pour débrancher la pile de la carte mère.

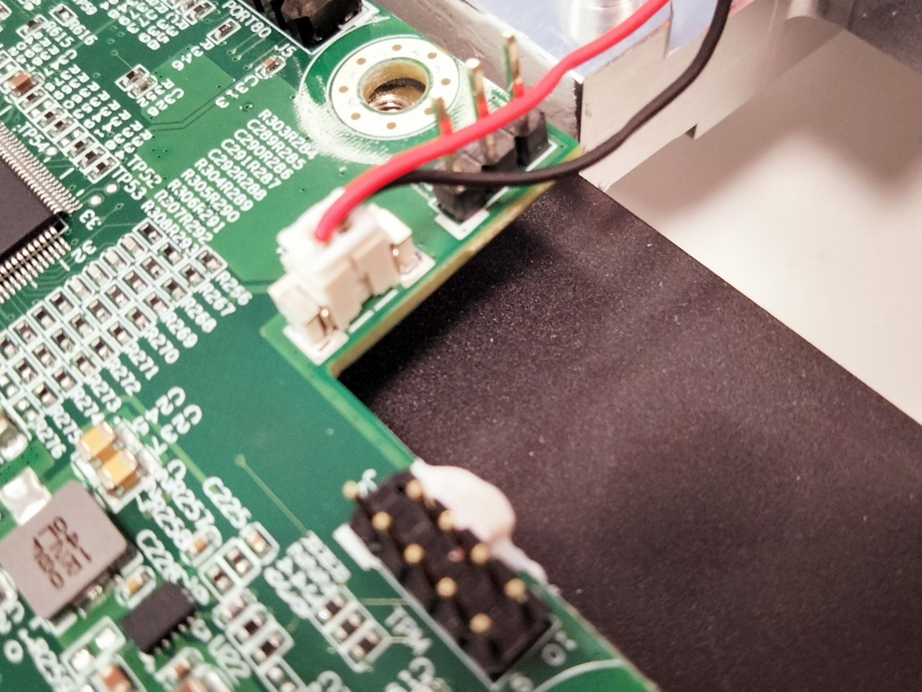

    Connecteur de la pile sur la carte mère du SNi50

  13. Retournez la carte mère.

  14. Repérez le SSD et ôtez la vis qui le retient.

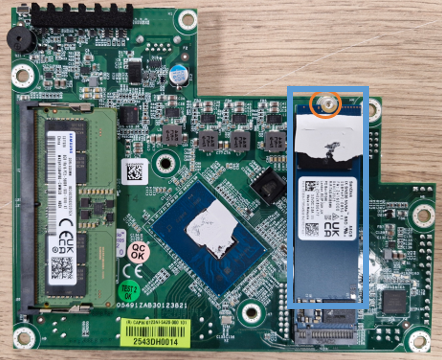

    SSD et vis de fixation à la carte mère du SNi50

  15. Extrayez et récupérez le SSD.

Assemblage

Remontez le produit en effectuant les étapes inverses du démontage.
