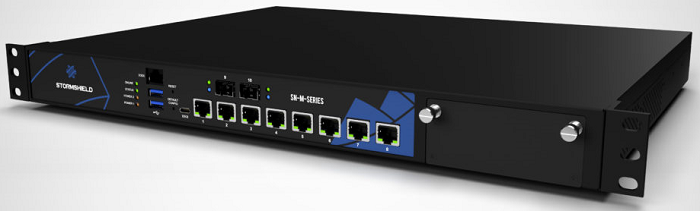

SN-M-Series-720 et SN-M-Series-920

Sur ces produits, les données sont stockées sur un SSD au format M2.

Démontage

  1. A l'aide du tournevis cruciforme, ôtez :
    • Les 2 vis noires à tête fraisée situées à l'arrière du capot,
    • Les vis noires à tête fraisée maintenant les oreilles latérales de fixation,
    • Les 2 vis noires à tête fraisée situées de chaque côté du produit.
  2. Ôtez le capot en le glissant vers l'arrière du produit.
    Cette opération détruit l'étiquette de garantie.

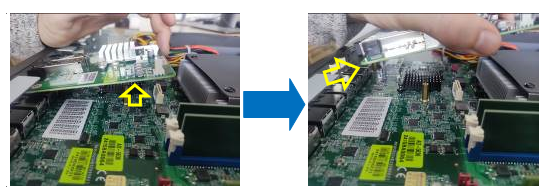

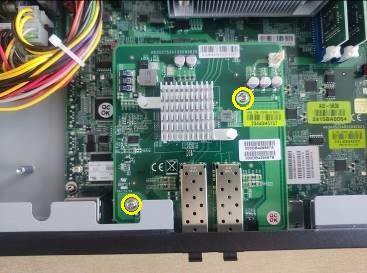

  3. Ôtez les deux vis qui maintiennent la carte réseau mezzanine et retirez-la avec précautions :

  1. Repérez le SSD :

  1. Ôtez la vis de fixation à l'aide du tournevis cruciforme.
  2. Extrayez et récupérez le SSD M2.

  3. Remettez la vis de fixation à l'aide du tournevis cruciforme.

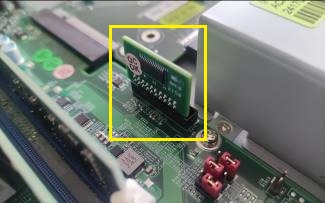

  4. Extrayez le module TPM (Trusted Platform Module) en le tirant délicatement et perpendiculairement à la carte mère :

Assemblage

  1. Rebranchez le SSD dans l’emplacement prévu.
  2. Remettez la vis de fixation du SSD.
  3. Remettez la carte réseau mezzanine. Veillez à correctement passer les deux cages SFP+ dans les ouvertures prévues puis connectez le port PCIe dédié.
  4. Remettez les deux vis de la carte réseau mezzanine.
  5. Fermez à l'aide des vis.
