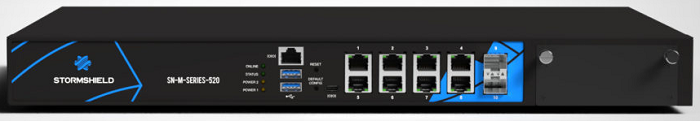

SN-M-Series-520

Sur ces produits, les données sont stockées sur un SSD au format M2.

Démontage

  1. A l'aide du tournevis cruciforme, ôtez :
    • Les 2 vis noires à tête fraisée situées à l'arrière du capot,
    • Les vis noires à tête fraisée maintenant les oreilles latérales de fixation,
    • Les 2 vis noires à tête fraisée situées de chaque côté du produit.
  2. Ôtez le capot en le glissant vers l'arrière du produit.
    Cette opération détruit l'étiquette de garantie.
  3. Repérez le SSD :

  1. Ôtez la vis de fixation à l'aide du tournevis cruciforme.
  2. Débranchez et récupérez le SSD M2.
  3. Remettez la vis de fixation à l'aide du tournevis cruciforme.

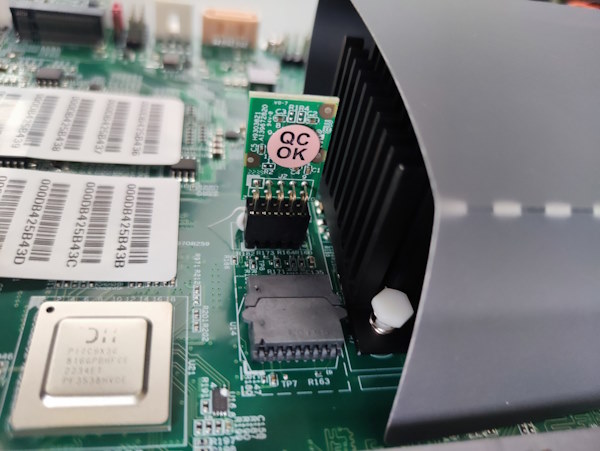

  4. Extrayez le module TPM (Trusted Platform Module) en le tirant délicatement et perpendiculairement à la carte mère :

Assemblage

  1. Rebranchez le SSD dans l’emplacement prévu.
  2. Remettez la vis de fixation du SSD.
  3. Remettez en place le capot et les oreilles latérales de fixation.
  4. Fermez à l'aide des vis.
