Exemple 1 : prioriser les flux VoIP

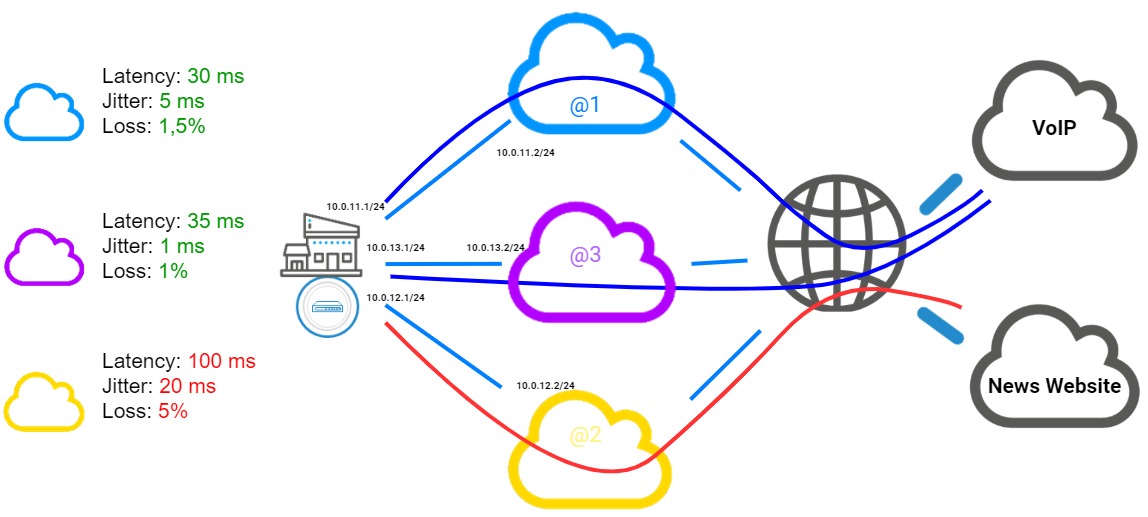

L'exemple de configuration présenté dans cette note technique est celui d'une entreprise disposant de trois accès distants :
- Deux liens associés à deux routeurs (appelés Router1 et Router2 dans cette note technique) chez un premier fournisseur d'accès,
- Un lien associé à un routeur (appelé Router3 dans cette note technique) chez un autre fournisseur d'accès.
Les deux liens du premier fournisseur d'accès sont utilisés comme lien principaux, celui du second fournisseur d'accès est positionné en lien de secours.
Du partage de charge est défini sur les liens actifs.
La configuration SD-WAN décrite doit permettre aux flux VoIP d'emprunter de manière transparente les liens réseau les plus performants à un instant donné, les flux Web empruntant l'autre lien.
Le tableau ci-dessous indique comment seront choisis les liens en fonction de leur état respectif à un instant donné :
|
Lien 1 Principal |
Lien 2 Principal |
Lien 3 Secours |
Liens utilisés pour la VoIP avec :
|
|---|---|---|---|
|
|
|
1,2 |
|
|
|
2,3 |
|
|
|
|
3 |
|
|
|
|
1,2 |
|
|
|
|
3 |
|
|
|
|
1,3 |
|
|
|
|
3 |
|
|
|
|
Aucun lien - Route par défaut |
|
|
|
|
3 |
|
|
|
|
2,3 |
