Transceivers optionnels Ethernet

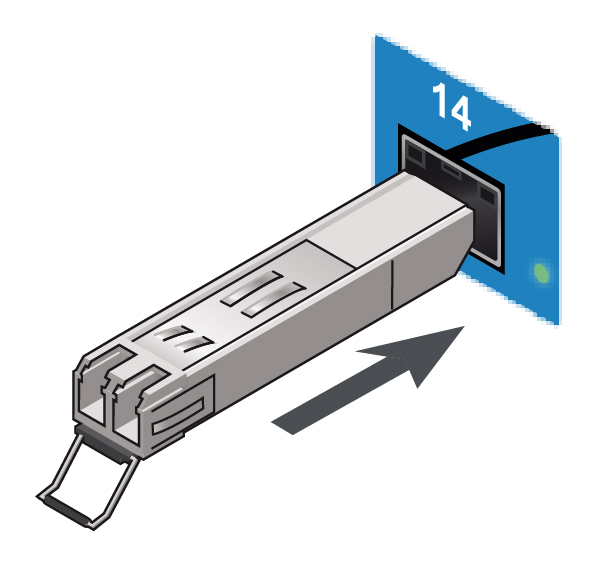

Transceivers Ethernet Fibre Optique (SN710 et modèles supérieurs, SNi20 et SNi40)
|
Pour le transfert 1Gbps, deux types de transceivers sont disponibles selon la longueur du câblage et le type de fibre utilisée :
Pour le transfert 10Gbps, deux types de transceivers sont disponibles selon la longueur du câblage et le type de fibre utilisée :
Pour le transfert 25Gbps, deux types de transceivers sont disponibles selon la longueur du câblage et le type de fibre utilisée :
Pour le transfert 40Gbps, deux types de transceivers sont disponibles selon la longueur du câblage et le type de fibre utilisée :
Pour le transfert 100Gbps, deux types de transceivers sont disponibles selon la longueur du câblage et le type de fibre utilisée :
|
|
NOTE
Pour les fibres optiques, seuls les connecteurs de type LC sont supportés (ou 1x12 MPO pour les QSFP+ SR4,t SFP28 SR et QSFP28 SR4).
Transceivers Ethernet Cuivre (SN710 et modèles supérieurs, SNi20 et SNi40)
Pour le transfert 1Gbps, ce transceiver de type RJ45 over SFP (1000/100/10Base-T) nécessite un câble Ethernet RJ45 cuivre. Ce câble doit être de catégorie 5e ou supérieure, prévu pour un fonctionnement en 10Mbps, 100Mbps ou 1Gbps. Vérifiez la compatibilité de vos équipements.
Transceivers Ethernet homologués Stormshield Network
| Type de cable / fibre |
Couleur du levier d'extraction / Couleur habituelle de la fiche de connexion |
Longueur d'onde |
Distance maximum typique supportée* |
SN-S-Series-220 SN-S-Series-320 SNi20 SNi40 |
SN710 SN910 SN-M-Series-520 SN-M-Series-720 SN-M-Series-920 SN1100 |
SN2100 SN3100 |
SN-L-Series-2200 SN-L-Series-3200 SN6100 SN-XL-Series-5200 SN-XL-Series-6200 |
||
| CONNECTIQUE FIBRE | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
1Gbe SFP |
Base T | multimode | noir / orange |
850nm | 550m |
• |
• |
• |
• |
| SFP 1000Base-SX | multimode | noir / orange |
850nm | 550m |
• |
• |
• |
• |
|
| SFP 1000Base-LX Ethernet 1000Base-LX |
monomode | bleu / jaune |
1310nm. | 10km |
• |
• |
• |
• |
|
| 10Gbe SFP+ | Base T | multimode | beige / orange |
850nm | 300m à 10Gbps, 550m à 1Gbps |
• |
• |
• |
|
| SFP+ 10GBASE-SR/ 1000Base-SX Ethernet 10GBASE-SR/ 1000Base-SX |
multimode | beige / orange |
850nm | 300m à 10Gbps, 550m à 1Gbps |
• |
• |
• |
||
| SFP+ 10GBASE-LR/ 1000Base-LX Ethernet 10GBASE-LR /2500Base-LX |
monomode | bleu / jaune |
1310nm | 10 km |
• |
• |
• |
||
| 25Gbe SFP28 | SFP28 25GBASE-SR/ 10GBASE-SR Ethernet 25GBASE-SR/ 10GBASE-SR |
multimode avec connecteur 1x12 MPO femelle |
beige / orange |
850nm | 100m |
• |
• |
||
| SFP28 25GBASE-LR
Ethernet 25GBASE-LR |
monomode | bleu / jaune |
1310nm | 10 km |
• |
• |
|||
| 40Gbe QSFP+ | QSFP+ 40GBASE-SR4
Ethernet 40GBASE-SR4 |
multimode avec connecteur 1x12 MPO femelle | beige / - |
850nm | 150m avec fibre multimode |
• |
• |
||
| QSFP+ 40GBASE-LR
Ethernet 40GBASE-LR4 |
monomode | bleu / jaune |
1310nm | 10km avec une fibre monomode |
• |
• |
|||
| 100Gbe QSFP28 |
QSFP28 100GBASE-SR4 Ethernet 100GBASE-SR4 |
multimode avec connecteur 1x12 MPO femelle | beige/ - | 850nm | 150m avec fibre multimode |
• |
|||
|
QSFP28 100GBASE-LR Ethernet 100GBASE-LR4 |
monomode | bleu/ jaune | 1310nm | 10km avec une fibre monomode |
• |
||||
| CONNECTIQUE CUIVRE | |||||||||
| 1Gbe SFP |
RJ45 over SFP 1000/100/10Base-T | câble Ethernet RJ45 (catégorie 5e) | - / - |
100m |
• |
• |
• |
• |
|
