Mettre à jour le BIOS et le firmware de Intel Management Engine

Cette section décrit la procédure de mise à jour du BIOS d'un firewall SN3100 en version R2.30 depuis le mode console à l'aide d'une clé USB.

Connecter les périphériques sur le firewall SNS

  • Raccordez l'ordinateur au firewall SNS à l'aide d'un câble série RJ45 vers RS232 et un câble RS232 vers USB-A.

    - ou -

  • Reliez un clavier USB et un écran à l'aide d'un câble HDMI au firewall SNS.

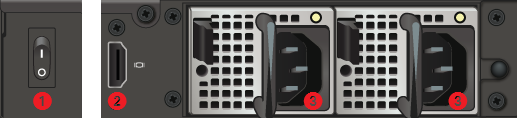

Face avant Face arrière

1 : Port série RJ45 en mode console

2 : Ports USB 3.0

1 : Bouton d'alimentation

2 : Port HDMI : branchement de l'écran

3 : Embases secteur pour la redondance d'alimentation

Vérifier la version de BIOS actuelle

  1. Connectez-vous en console ou en SSH au système du firewall SNS.
  2. Authentifiez-vous à l'aide du compte admin du système du firewall SNS.

  3. Tapez la commande :

    dmidecode -s bios-version

    Le firewall SNS doit afficher la version R1.06. S'il affiche la version R1.04, alors vous devez d'abord mettre à jour le BIOS en version R1.06 en suivant la procédure de la section Mettre à jour le BIOS en version R1.06.

Désactiver Secure Boot

La processus de mise à jour nécessite la désactivation de Secure Boot pour permettre au firewall SNS de démarrer sur la clé USB préparée précédemment. Cette fonctionnalité est désactivée par défaut sur le firewall SN3100. Si vous l'aviez activée sur votre firewall, vous devez la désactiver.

Pour désactiver Secure Boot, reportez-vous à la note technique Gérer Secure Boot dans l'UEFI des firewalls SNS.

Mettre à jour le BIOS

IMPORTANT
Le processus de mise à jour est entièrement automatique et dure environ cinq minutes.
Une fois lancé, ce processus ne doit jamais être interrompu et le firewall ne doit pas être déconnecté du réseau électrique. Ceci aurait pour conséquence de rendre votre firewall totalement inopérant.

  1. Le firewall SN3100 dispose de deux alimentations internes pour la redondance, assurez-vous d'avoir branché les deux alimentations au réseau électrique.
  2. Insérez la clé USB préparée précédemment dans un port USB.

  3. Redémarrez le firewall SNS à l'aide de la commande :

    reboot

  4. Depuis l'invite de commandes, tapez fs0: ou fs1: pour atteindre la clé USB et vérifier son contenu. Repérez l'exécutable : Flash3100_R230.nsh.

    Si l'emplacement de la clé USB n'est pas connu, vérifiez le contenu de chacun des emplacements à l'aide de la commande :

    ls

  5. Depuis l'invite de commande, lancez l'exécutable :

    Flash3100_R230.nsh

    Le processus de mise à jour démarre :

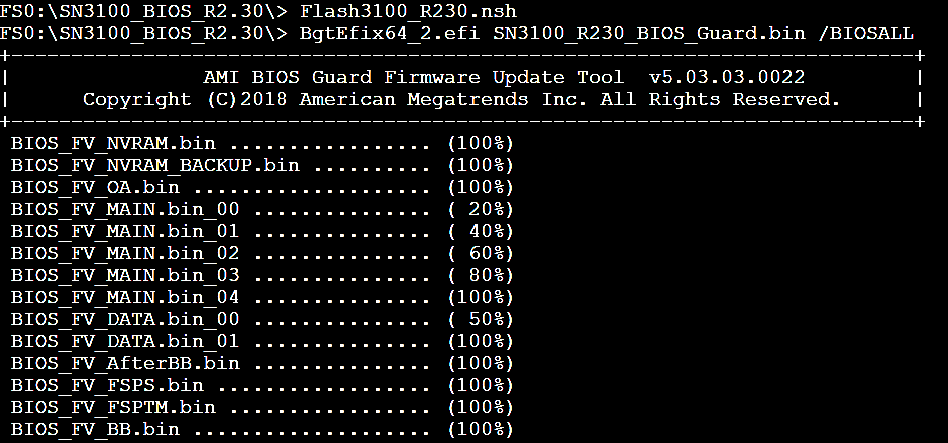

    Lancement de l'exécutable Flash_SNL_R103.nsh depuis l'invite de commande

  6. Lorsque la mise à jour est terminée, redémarrez le firewall SNS à l'aide de la commande :

    reset

Mettre à jour le firmware de Intel Management Engine

  1. Depuis l'invite de commande, lancez l'exécutable :

    Flash3100_ME2024.nsh

    Le processus de mise à jour démarre :

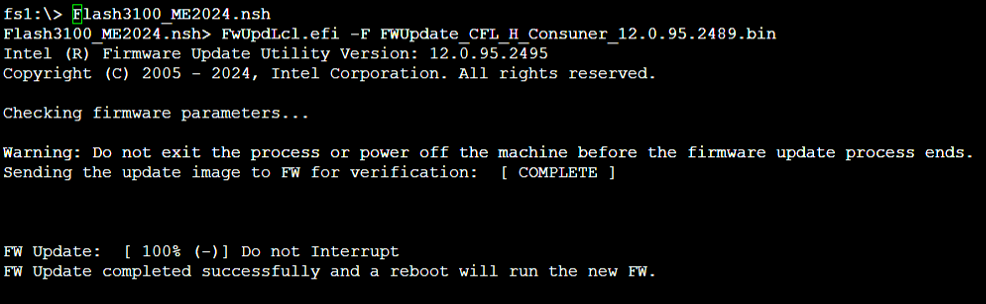

    Lancement de l'exécutable Flash_ME_SNL.nsh depuis l'invite de commande

  2. Lorsque la mise à jour est terminée, éteignez le firewall SNS à l'aide de la commande :

    reset -s

  3. Déconnectez les deux cordons d'alimentation électrique du firewall SNS.
  4. Débranchez la clé USB du firewall SNS.
  5. Patientez cinq minutes.
  6. Branchez les deux cordons d'alimentation électrique.
  7. Démarrez le firewall SNS en pressant son bouton d'alimentation situé à l'arrière.

Vérifier les versions de BIOS et de Intel Management Engine après la mise à jour

  1. Dès que le firewall SNS démarre, appuyez plusieurs fois sur la touche [Suppr] du clavier pour interrompre la séquence de démarrage et atteindre le BIOS.
  2. Rendez-vous dans l'onglet Main et vérifiez les versions suivantes :
    1. Champ BIOS Version : la version qui s'affiche doit être R2.30.
    2. Champ ME Firmware Version : la version qui s'affiche doit être 12.0.95.2489.
  3. Quittez le BIOS.

Actions à mener à l'issue de la mise à jour

À l'issue de la mise à jour du BIOS, vous devez mener les actions suivantes, dans cet ordre.

Paramétrer le mot de passe d'accès au panneau de configuration de l'UEFI

Si vous aviez défini un mot de passe d'accès au panneau de configuration de l'UEFI, celui-ci est supprimé. Pour définir un nouveau mot de passe, reportez-vous à la note technique Protéger l'accès au panneau de configuration de l'UEFI des firewalls SNS.

Activer Secure Boot

Cette fonctionnalité est désactivée par défaut sur le firewall SN3100. Si vous l'aviez activée sur votre firewall, vous devez activer de nouveau Secure Boot en vous reportant à la note technique Gérer Secure Boot dans l'UEFI des firewalls SNS.

Sceller de nouveau le module TPM

Si vous aviez initialisé le module TPM, les fonctionnalités qui utilisent des certificats dont la clé privée est protégée par le module TPM (VPN, administration par un serveur SMC, etc.) ne sont plus opérationnelles. Pour rétablir les fonctionnalités concernées, suivez l'une des procédures ci-dessous pour sceller de nouveau le module TPM.

Depuis l'interface Web d'administration

Ce cas concerne exclusivement les versions SNS 4.8.7 et supérieures.

  1. Connectez-vous à l'interface Web d'administration du firewall SNS. Une fenêtre vous invite à sceller le module TPM du firewall SNS.

    Fenêtre du mot de passe pour sceller le TPM

  2. Renseignez le mot de passe d'administration du module TPM dans le champ correspondant.
  3. Cliquez sur OK.
  4. Si le firewall SNS est membre d'un cluster en haute disponibilité, une deuxième fenêtre vous invite à sceller le module TPM du firewall passif. Renseignez le mot de passe d'administration du module TPM et cliquez sur OK.

Depuis la console CLI

  1. Scellez le module TPM du firewall SNS avec la commande :

    SYSTEM TPM PCRSEAL tpmpassword=<password>

    Remplacez <password> par le mot de passe d'administration du module TPM.

  2. Si le firewall SNS est membre d'un cluster en haute disponibilité, scellez le module TPM du firewall passif avec la commande :

    SYSTEM TPM PCRSEAL tpmpassword=<password> serial=passive
