SNxr1200

Démontage

1. Ôtez l'étiquette de garantie.

2. Ôtez les 16 vis argentées maintenant le capot supérieur du SNxr1200 avec une clé 6 pans creux de diamètre 2.5mm.

3. Soulevez avec attention le capot supérieur du SNxr1200.

4. Ôtez les 4 vis qui maintiennent les cartes avec une clé 6 pans creux de diamètre 2mm.

5. Retirez les cartes avec précaution et retournez l’ensemble afin de localiser le SSD au format M.2.



6. Ôtez la vis de maintien du SSD M.2 avec une clé 6 pans creux de diamètre 1.5mm.
7. Ôtez le SSD M.2.


Réinitialisation du TPM

Le TPM (Trusted Platform Module) étant soudé à la carte mère, il est nécessaire de réinitialiser via le BIOS ce dernier afin de pallier à l’impossibilité de la retirer.

NOTE
Un lien série ou une connexion via un écran et un clavier est indispensable afin de pouvoir atteindre le BIOS.

1. Mettez le firewall sous tension.
   Dès l'affichage du logo Stormshield (via l'écran) ou du POST (via la console), pressez la touche [Suppr] afin d’accéder au BIOS.

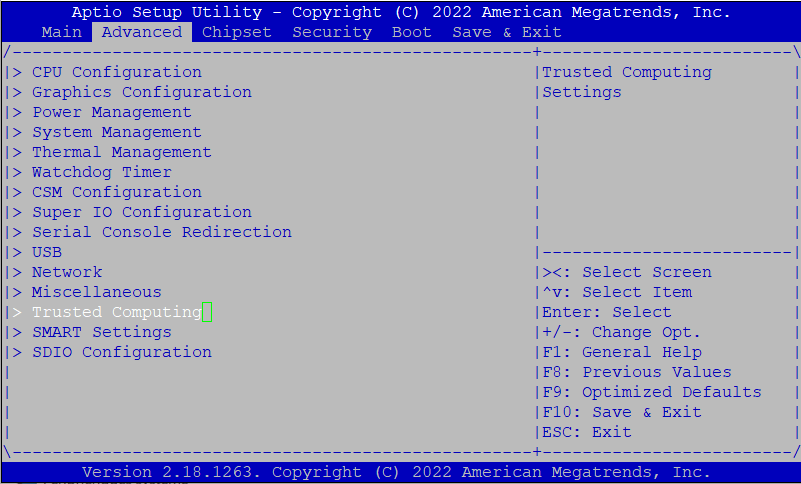

2. Utilisez les flèches directionnelles pour vous rendre dans le panneau Advanced puis sélectionnez Trusted Computing et pressez la touche [Entrée].

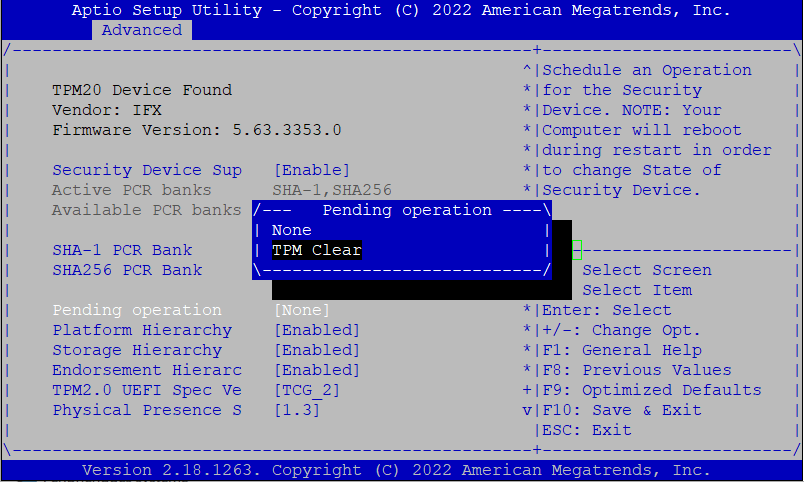

3. Sélectionnez l’option Pending operation et choisissez TPM Clear.

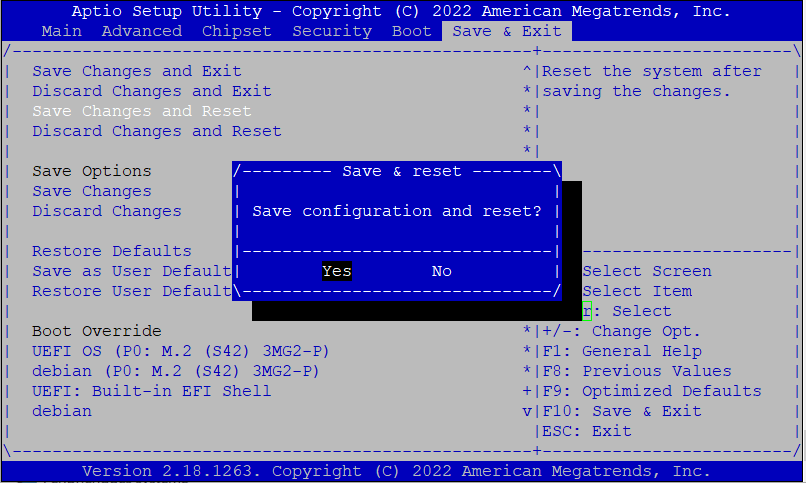

4. Sélectionnez le panneau Save & Reset et choisissez l’option Save Changes and Reset.
   Le firewall redémarre.

5. Une fois redémarré, le SNxr1200 peut être éteint et le cordon d’alimentation débranché : l’opération est terminée.

Assemblage

Remontez le produit en effectuant les étapes inverses du démontage.
