Superviser les liens SD-WAN depuis l'interface d'administration du firewall
Le module de supervision permet d'afficher l'état des passerelles SD-WAN ainsi que les valeurs des métriques liées aux seuils SLA.
Vue synthétique : le tableau de bord des indicateurs de santé
Le tableau de bord SD-WAN, disponible dans l'onglet Monitoring > module Tableau de bord > cadre Indicateurs de santé permet de visualiser en un coup d’œil l'état de tous les objets SD-WAN :
La couleur de l'icône SD-WAN varie selon l'état des routeurs et passerelles utilisés dans la configuration du firewall :
- Vert : toutes les passerelles des routeurs sont opérationnelles et respectent les critères SLA SD-WAN définis,
- Orange : un routeur est en état dégradé car l'une de ses passerelles est en état dégradé ou injoignable,
- Rouge : un routeur est injoignable car toutes ses passerelles sont injoignables.
Un clic sur cette icône renvoie directement dans le module Supervision > SD-WAN.
Vue détaillée : le module de supervision SD-WAN
Accessible depuis l'onglet Monitoring > Supervision, le module SD-WAN présente le détail des routeurs et passerelles utilisés dans le routage du firewall (route par défaut, routes statiques et routage par politique).
Onglet Temps réel
L'onglet Temps réel affiche des informations liées à l'état des routeurs et passerelles supervisés, ainsi que les valeurs SLA SD-WAN de ces passerelles.
Ces informations peuvent prendre les valeurs suivantes :
| Type | État | Statut SLA |
| Passerelle |
|
|
| Routeur |
|
|
Exemple d'un routeur avec partage de charge
Pour obtenir plus de détails sur les valeurs que peuvent prendre ces différents indicateurs, consultez le module Supervision SD-WAN du Manuel Utilisateur Stormshield SNS v4.
Dans cet exemple, les deux passerelles sont actives.

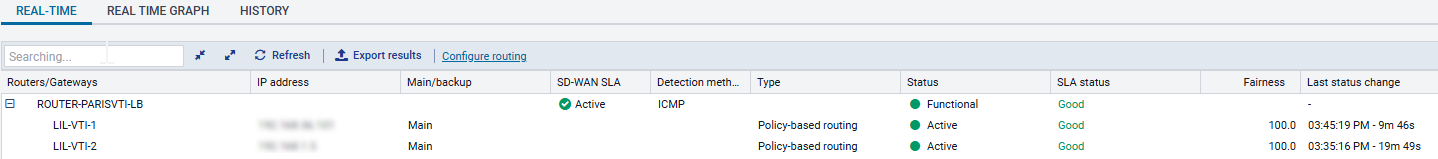

La valeur de répartition de charge entre les deux passerelles est affichée : elle dépend du poids affecté à chaque passerelle. Lorsque toutes les passerelles ont un poids égal à 1, la répartition affichée est de 100% pour chacune :

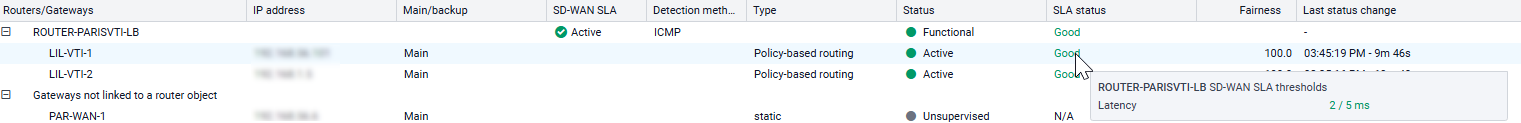

En survolant le statut SLA d'une passerelle avec la souris, la dernière valeur mesurée des indicateurs est affichée :
Exemple d'un routeur avec redondance

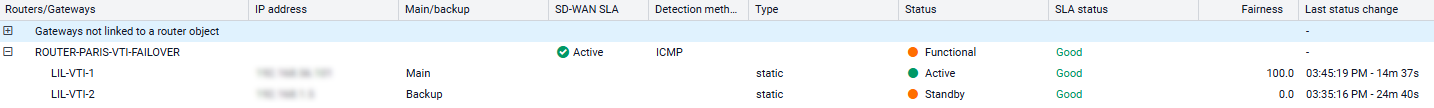

Une passerelle est active, l'autre est en veille.
La répartition de charge entre les deux passerelles est indiquée : la passerelle active indique 100% tandis que la passerelle en veille affiche 0%.

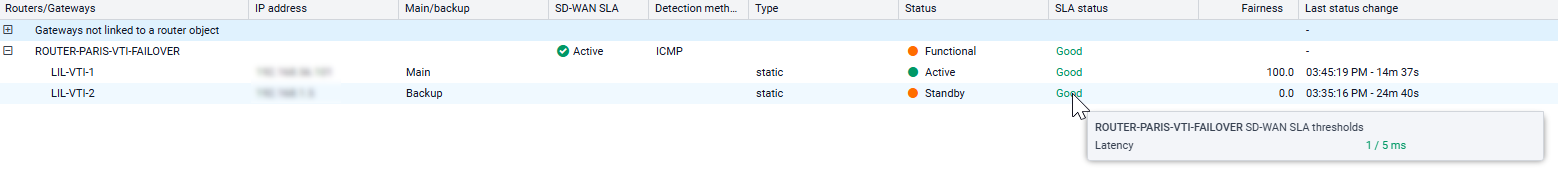

En survolant le statut SLA d'une passerelle avec la souris, la dernière valeur mesurée des indicateurs est affichée :
Onglet Graphe temps réel
Cet onglet permet de sélectionner une passerelle d'un routeur donné afin d'en afficher les courbes d'évolution des indicateurs SLA suivants sur les dix dernières minutes :
- Latence,
- Pourcentage de temps passé dans les différents états possibles (opérationnel, dégradé et injoignable).

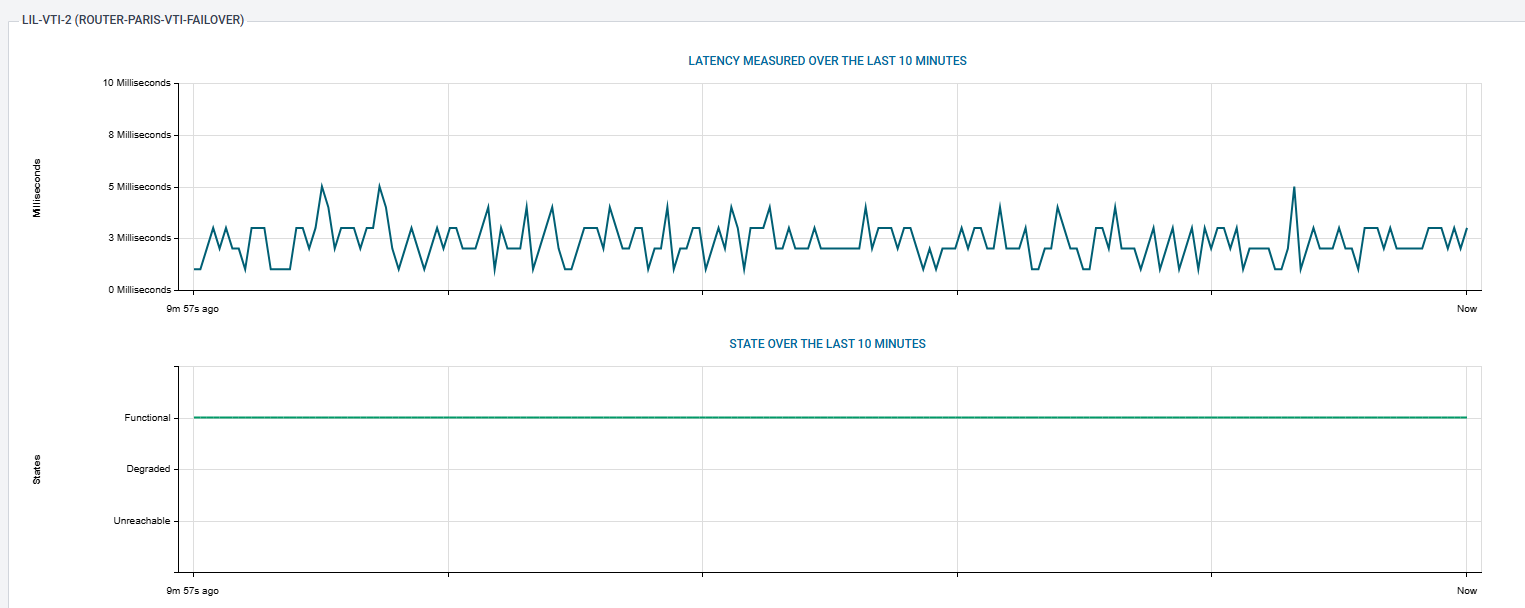

Exemple :
Onglet Historique
Cet onglet permet de sélectionner entre une et cinq passerelles d'un routeur donné afin d'en afficher les courbes d'évolution des différents indicateurs SLA sur la période choisie :
- Gigue et latence,
- Taux de perte de paquets et taux d'indisponibilité,
- Pourcentage de temps passé dans les différents états possibles (opérationnel, dégradé et injoignable).

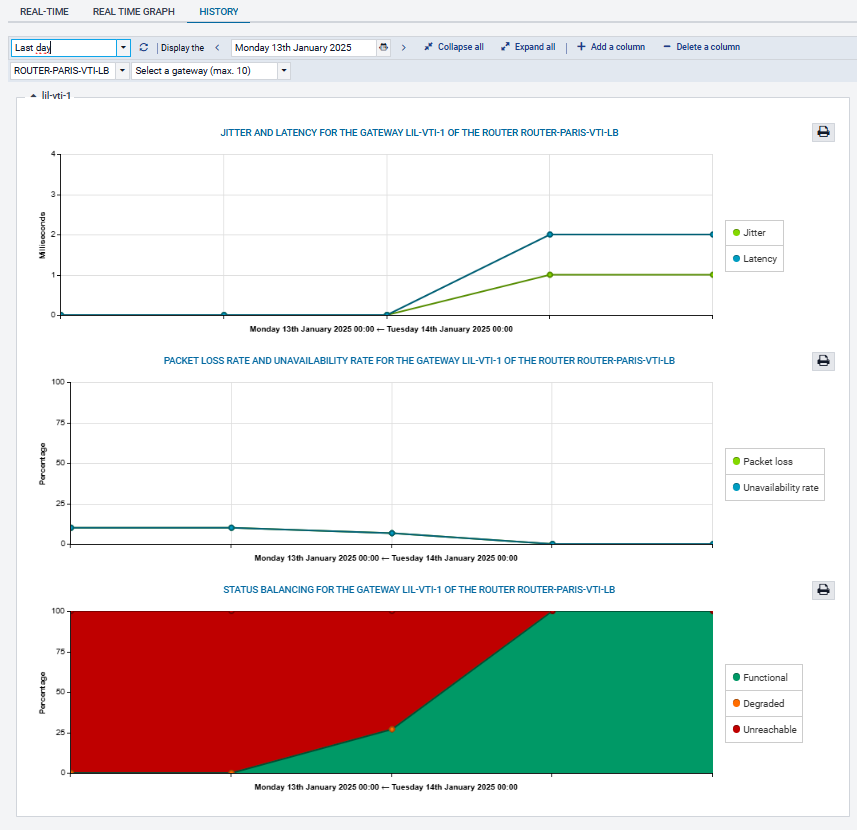

Exemple :
