Modèle SN910

Ce produit dispose d’une alimentation interne.

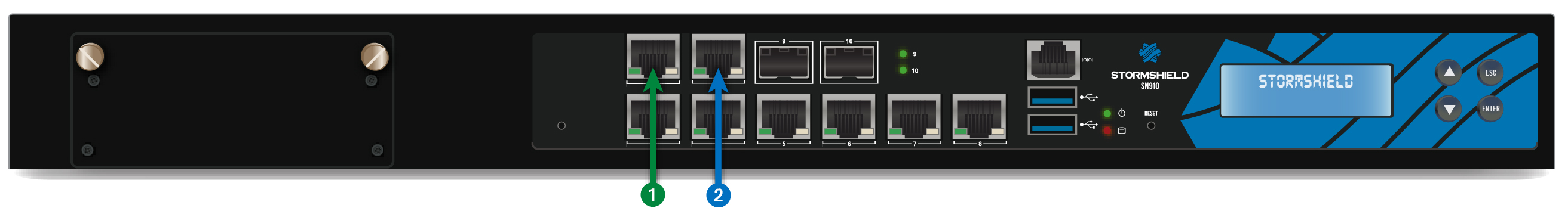

Face avant : connectique et voyants



1 Interface OUT
2 Interface IN

Le modèle SN910 offre 8 interfaces Ethernet 1Gbe et 2 cages SFP pour l’ajout de transceivers Ethernet 1Gbe. Il permet également d’accueillir un module d’extension avec connectiques RJ45 (1Gbps) ou Fibre (1Gbps ou 10Gbps).

Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

1 Voyant Power (vert)
2 Voyant Activité SSD (rouge)

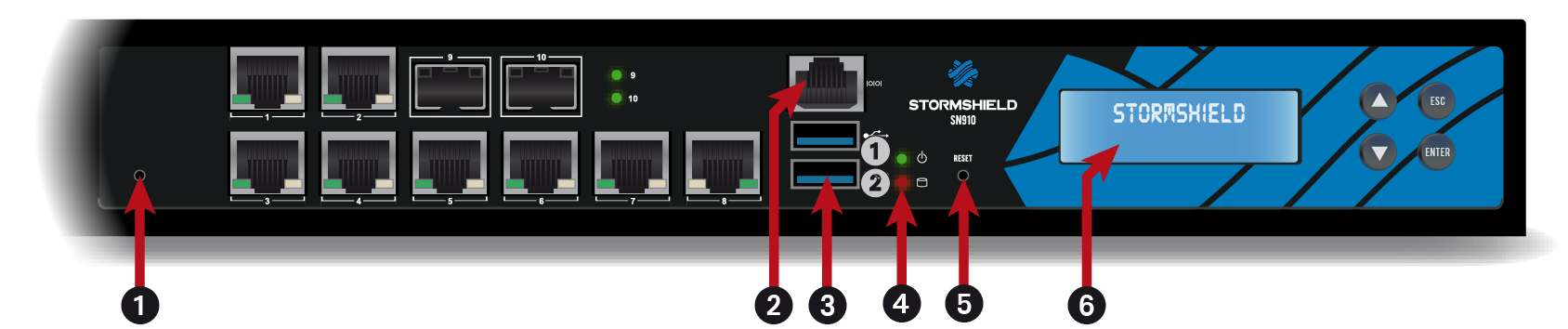

1 Le bouton est celui de mise en configuration usine (defaultconfig).
2 Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ces modèles est de 9600 bauds (8N1).
3 Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
4 Les voyants Power et Activité SSD (de haut en bas).
5 Le Bouton Reset : reset électrique.
6 L’écran LCD : il indique la version du firmware installée, la partition active, le numéro de série du produit ainsi que l’état de la HA si celle-ci est activée.

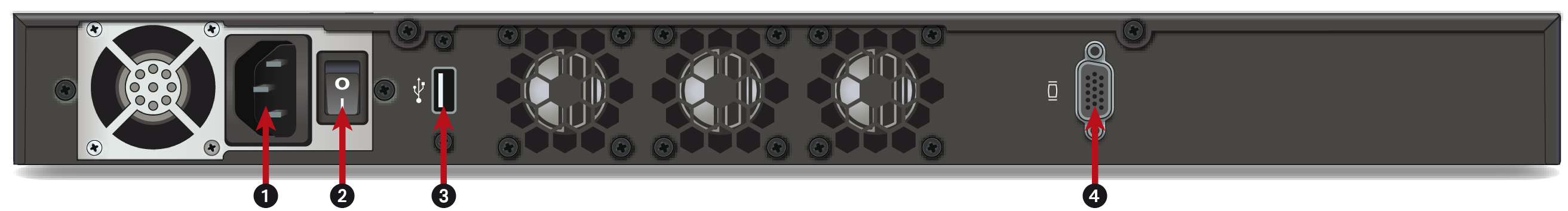

Face arrière : connectique

1 L’embase secteur.
2 L’interrupteur de mise sous/hors tension du produit.
3 Le port USB 2.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
4 Le port VGA permet le branchement d’un écran.
