Modèles SN2100 et SN3100

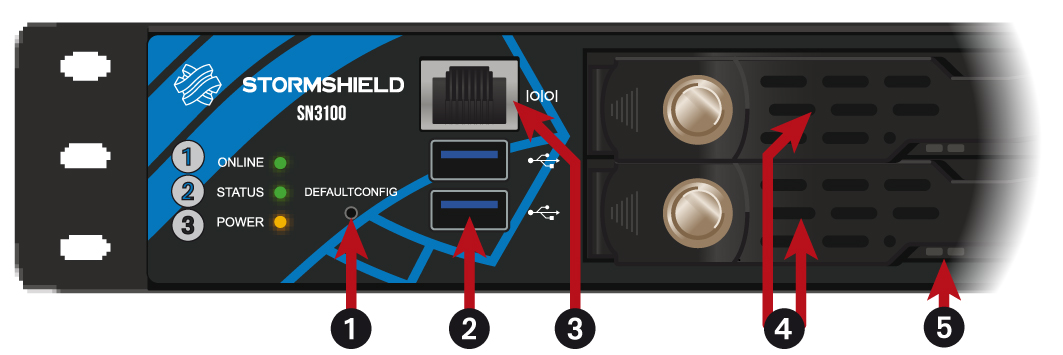

Face avant : connectique et voyants

1 Voyant Online (vert)
2 Voyant Status (vert)
3 Voyant Power (jaune)
1
  • Le bouton est celui de mise en configuration usine (defaultconfig).
    		•
    2 Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
    3 Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ces modèles est 115200 bauds (8N1).
    4 Rack des SSD pour le stockage des traces (1 SSD par défaut sur SN2100, RAID disponible en option, 2 en RAID 1 sur SN3100). Sur les produits en RAID, les disques sont échangeables à chaud.
    5 Les voyants des racks SSD valident l’accès (voyant bleu de droite) et l’installation (voyant vert de gauche).

    Modèle SN2100

    Ce produit dispose d'un module d'alimentation amovible et est équipé d'un SSD.
    1 Interface OUT
    2 Interface IN

    Un second module d'alimentation peut être livré séparément sur commande, pour la redondance d'alimentation. Il est également possible de commander un deuxième SSD pour l'installation en RAID.

    Le modèle SN2100 offre 2 interfaces Ethernet 1Gbe et permet d’accueillir 3 modules d’extension avec connectiques RJ45 (1Gbps, 2,5Gbps ou 10Gbps) ou Fibre (1Gbps, 10Gbps, 25Gbps ou 40Gbps).

    NOTE

    Pour ce modèle, les modules d'extension réseaux sont livrés séparément et sur commande.

    Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

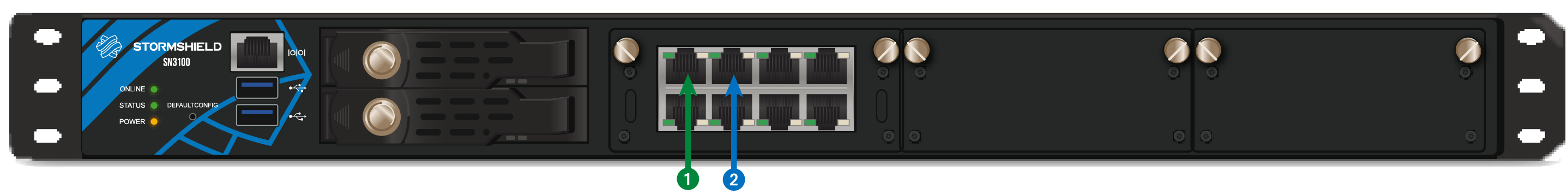

    Modèle SN3100

    Ce produit dispose d’une alimentation interne redondante. De base, deux SSD amovibles sont installés en RAID.
    1 Interface OUT
    2 Interface IN

    Le modèle SN3100 offre 2 interfaces Ethernet 1Gbe et permet d’accueillir 3 modules d’extension avec connectiques RJ45 (1Gbps, 2,5Gbps ou 10Gbps) ou Fibre (1Gbps, 10Gbps, 25Gbps ou 40Gbps).

    NOTE

    Pour ce modèle, les modules d'extension réseaux sont livrés séparément et sur commande.

    Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

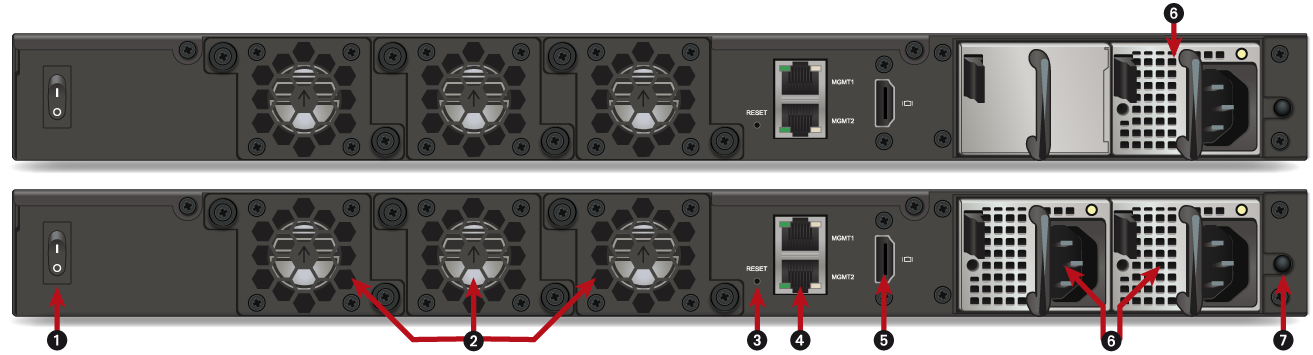

    Face arrière : connectique

    1 Le bouton d'alimentation permet la mise en marche ou l’arrêt du firewall.
    2 Trois ventilateurs indépendants et extractibles à chaud en cas de défaillance.
    3 Le bouton Reset : reset électrique.
    4 Deux ports dédiés au management du produit (MGMT1 et MGMT2).
    5 Le port HDMI permet le branchement d’un écran.
    6 Une embase secteur (SN2100) ou deux embases secteur (SN3100) pour la redondance d'alimentation. Pour les produits avec redondance d'alimentation, les modules sont échangeables à chaud.
    7 Le bouton Alarm off. L'alarme retentit quand un module d'alimentation est manquant ou en cas de défaut d'alimentation d'un des deux modules. Pressez ce bouton pour désactiver l'alarme.
