Modèles SN210 et SN210W

Les firewalls SN210 et SN210W fonctionnent sans ventilateur. Les produits sont fournis avec un adaptateur secteur externe.

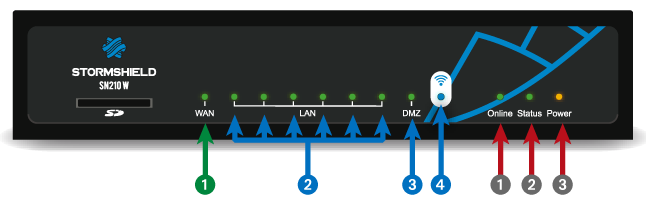

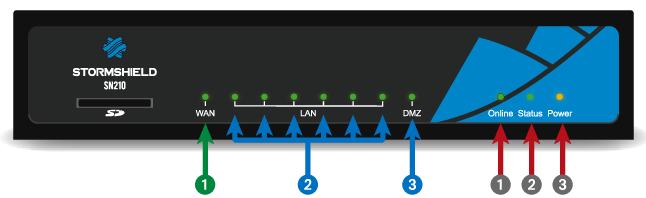

Face avant : voyants

	1 Interface OUT 2 Interface IN 3 Interface DMZ 4 Interface Wi-Fi
	1 Voyant Online (vert) 2 Voyant Status (vert) 3 Voyant Power (jaune)

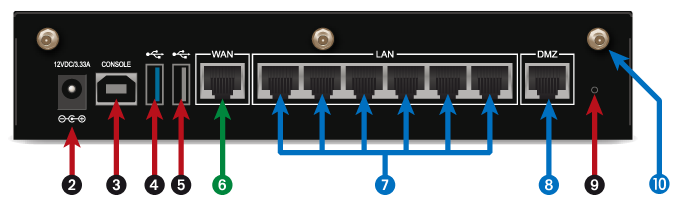

Connectique

La connectique des modèles SN210 et SN210W se situent en face avant et arrière.

1	Cet emplacement est celui de la carte SD*.
2	Le branchement de l’adaptateur secteur démarre automatiquement ce produit.
3	Le port USB permet d’accéder au produit en mode console**. Il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ces modèles est de 115 200 bauds (8N1).
4	Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
5	Le port USB 2.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.

Les modèles SN210 et SN210W offrent 8 interfaces Ethernet Gigabit :

6	La première zone est l’interface EXTERNE (OUT), par défaut en mode externe. Elle constitue la zone destinée au raccordement à Internet.
7	La deuxième zone est par défaut identifiée en mode INTERNE (IN). Elle est constituée de 6 ports commutés (switch).
8	La troisième zone est par défaut identifiée en mode INTERNE (DMZ).
9	Le bouton est celui de mise en configuration usine (defaultconfig).
10	Embases pour antennes Wi-Fi.

* Le type de carte SD recommandé doit être au minimum de Classe 10 (C10) UHS Classe 1 (U1) ou App Performance 2 (A2). La carte mémoire doit être de préférence au format physique SD "full-size" au standard SDHC ou SDXC. Seuls les adaptateurs fournis avec la carte doivent être utilisés. La taille mémoire maximum supportée est de 2To. Stormshield recommande l'utilisation de cartes de gammes haute endurance/industrielle ou embarquant de préférence de la flash de type MLC, issues des majors du secteur (ex : SanDisk, Western Digital, Innodisk, Transcend, etc.) et de taille minimale 32Go.

** Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : https://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41
