Modèles SN160 et SN160W

Les firewalls SN160 et SN160W fonctionnent sans ventilateur. Les produits sont fournis avec un adaptateur secteur externe.

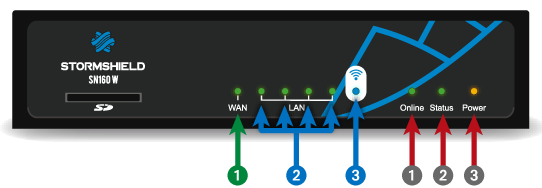

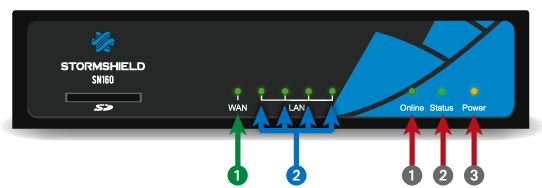

Face avant : voyants

	1 Interface OUT 2 Interface IN 3 Interface Wi-Fi
	1 Voyant Online (vert) 2 Voyant Status (vert) 3 Voyant Power (jaune)

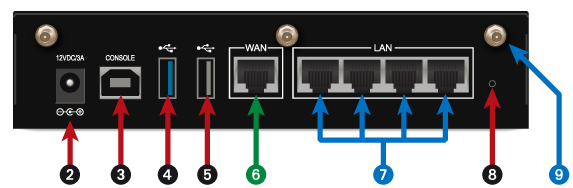

Connectique

La connectique des modèles SN160 et SN160W se situent en face avant et arrière.

1	Cet emplacement est celui de la carte SD*.
2	Le branchement de l’adaptateur secteur démarre automatiquement ce produit.
3	Le port USB permet d’accéder au produit en mode console**. Il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ces modèles est de 115 200 bauds (8N1).
4	Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
5	Le port USB 2.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.

Les modèles SN160 et SN160W offrent 5 interfaces Ethernet 1Gbe :

6	La première zone est l’interface EXTERNE (OUT), par défaut en mode externe. Elle constitue la zone destinée au raccordement à Internet.
7	La deuxième zone est par défaut identifiée en mode INTERNE (IN). Elle est constituée de 4 ports commutés (switch).
8	Le bouton est celui de mise en configuration usine (defaultconfig).
9	Embases pour antennes Wi-Fi.

* Le type de carte SD recommandé doit être au minimum de Classe 10 (C10) UHS Classe 1 (U1) ou App Performance 2 (A2). La carte mémoire doit être de préférence au format physique SD "full-size" au standard SDHC ou SDXC. Seuls les adaptateurs fournis avec la carte doivent être utilisés. La taille mémoire maximum supportée est de 2 To. Stormshield recommande l'utilisation de cartes de gammes haute endurance/industrielle ou embarquant de préférence de la flash de type MLC, issues des majors du secteur (ex : SanDisk, Western Digital, Innodisk, Transcend, etc.) et de taille minimale 32 Go.

** Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : https://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41
