Modèle SN1100

Ce produit dispose d'un module d'alimentation amovible.

Un second module d'alimentation peut être livré séparément sur commande, pour la redondance d'alimentation.

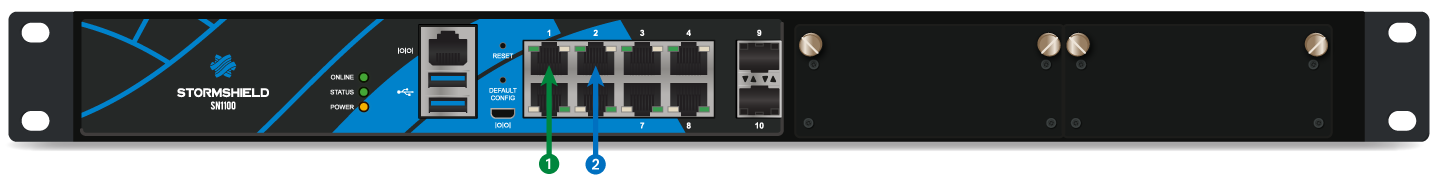

Face avant : connectique et voyants

1 Interface OUT 2 Interface IN

Le modèle SN1100 offre par défaut 8 interfaces Ethernet 1Gbe et 2 cages SFP+ pour l’ajout de transceivers 1Gbe/10Gbe. Il permet d’accueillir 2 modules d’extension avec connectiques RJ45 (1Gbps, 2,5Gbps ou 10Gbps) ou Fibre (1Gbps, 10Gbps ou 25Gbps).

Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

1 Voyant Online (vert) 2 Voyant Status (vert) 3 Voyant Power (jaune)

1	Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1).
2	Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
3	Le bouton Reset: reset électrique.
4	Le bouton est celui de mise en configuration usine (defaultconfig).
5	Le port micro USB permet d’accéder au produit en mode console* ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1).

* Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : https://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41

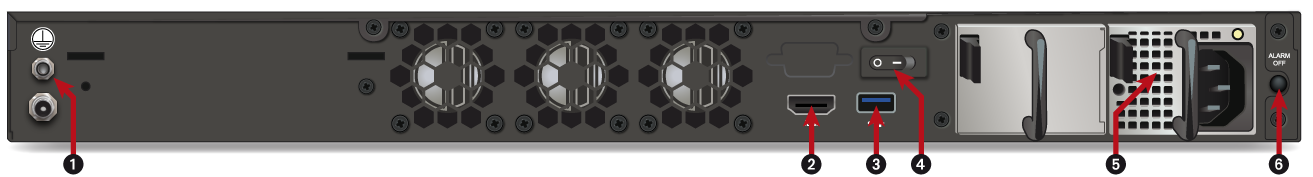

Face arrière : connectique

1	Le port HDMI permet le branchement d’un écran.
2	Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
3	Le bouton d'alimentation permet la mise en marche ou l’arrêt du firewall.
4	L'embase secteur. Pour les produits avec redondance d'alimentation, les modules sont échangeables à chaud.
5	Le bouton Alarm off. L'alarme retentit quand un module d'alimentation est manquant ou en cas de défaut d'alimentation d'un des deux modules. Pressez ce bouton pour désactiver l'alarme.
6	Branchement de mise à la terre.
