Modèles SN-XS-Series-170 et SNi10

Selon la licence, la plateforme (boîtier physique) SN-XS-Series peut être un modèle SN-XS-Series-170 ou SNi10.

Par défaut, la licence temporaire correspond au modèle SN-XS-Series-170. Le changement vers un SNi10 s'effectue via l'installation d’une licence. Pour plus d'information sur sa mise à jour, reportez-vous au module Mise à jour de la licence.

Le firewall SN-XS-Series fonctionne sans ventilateur. Le produit est fourni avec un adaptateur secteur externe. Il est également possible d’alimenter le SN-XS-Series via une autre source d’alimentation, un connecteur à vis deux pôles est fourni à cet effet. Le modèle SN-XS-Series offre 4 interfaces Ethernet 2,5Gbe.

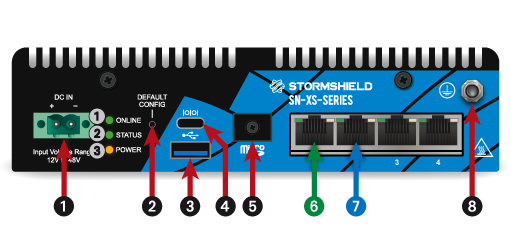

Face avant : connectique et voyants

1 Voyant Online (vert) 2 Voyant Status (vert) 3 Voyant Power (jaune)

1	Un connecteur à vis deux pôles permet le raccordement à une alimentation 24VDC.
2	Le bouton est celui de mise en configuration usine (defaultconfig).
3	Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
4	Le port USB-C permet d’accéder au produit en mode console* ; il est possible de se connecter directement au Firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1).
5	Cet emplacement est celui de la carte microSD**.
6	La première zone est l’interface EXTERNE (OUT), par défaut en mode externe. Elle constitue la zone destinée au raccordement à Internet.
7	La deuxième zone est l’interface INTERNE (IN).
8	Branchement de mise à la terre.

* Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : https://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41

** Le type de carte micro SD recommandé doit être au minimum de Classe 10 (C10) UHS Classe 1 (U1) ou App Performance 2 (A2). La carte mémoire doit être au standard SDHC ou SDXC. Seuls les adaptateurs fournis avec la carte doivent être utilisés. La taille mémoire maximum supportée est de 2To.

Stormshield recommande l'utilisation de cartes de gammes haute endurance/industrielle ou embarquant de préférence de la flash de type MLC, issues des majors du secteur (ex : SanDisk, Western Digital, Innodisk, Transcend, etc.) et de taille minimale 32Go.
