Modèles SN-M-Series-520
Ce produit dispose de deux alimentations internes pour la redondance d'alimentation.

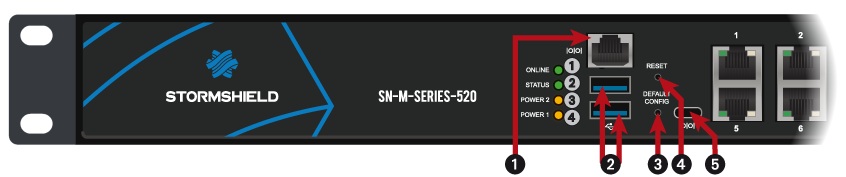

Face avant : connectique et voyants
|

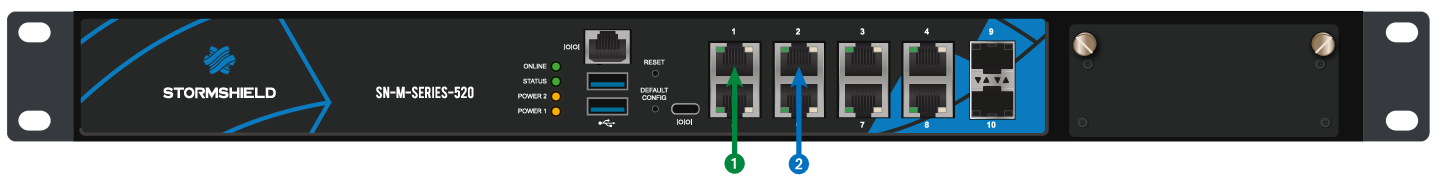

1 Interface OUT
2 Interface IN |
La plateforme SN-M-Series offre par défaut 8 interfaces Ethernet 2.5Gbe (10Mbe, 100Mbe, 1Gbe, 2,5Gbe) et 2 cages SFP pour l’ajout de transceivers 1Gbe. Il permet d’accueillir 1 module d’extension avec connectiques RJ45 (1Gbps, 2.5Gbps ou 10Gbps) ou Fibre (1Gbps, 10Gbps ou 25Gbps).
Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.
|
1 Voyant Online (vert)
2 Voyant Status (vert)
3 Voyant Power 2 (jaune)
4 Voyant Power 1 (jaune)
|
1 | Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1). |
2 | Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué. |
3 | Le bouton est celui de mise en configuration usine (defaultconfig). |
4 | Le bouton Reset : reset électrique. |
5 | Le port USB-C permet d’accéder au produit en mode console* ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1). |
* Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : http://www.ftdichip.com/Drivers/VCP.htm

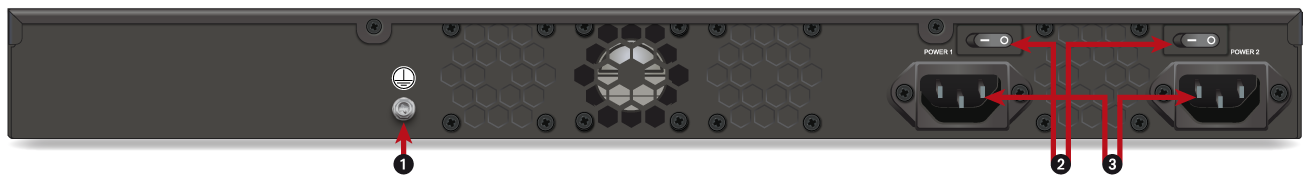

Face arrière : connectique
1 | Branchement de mise à la terre. |
2 | Deux Boutons d'Alimentation permettent la mise en marche ou l’arrêt du firewall. |
3 | Deux embases secteur pour la redondance d’alimentation. |
