Modèles SN-L-Series-2200 et SN-L-Series-3200

Selon la licence, la plateforme (boîtier physique) SN-L-Series peut être un modèle
SN-L-Series-2200 ou SN-L-Series-3200.

Par défaut, la licence temporaire correspond au modèle SN-L-Series-2200. L'évolution vers un SN-L-Series-3200 s'effectue via l'installation d’une licence. Pour plus d'information sur sa mise à jour, reportez-vous à la section Mise à jour de la licence.

Ce produit dispose de deux alimentations internes pour la redondance d'alimentation.

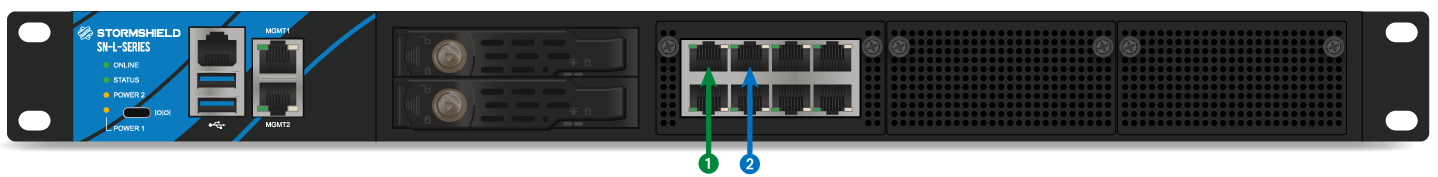

Face avant : connectique et voyants



1 Interface OUT
2 Interface IN

La plateforme SN-L-Series offre par défaut 2 interfaces Ethernet 2,5Gbe (rétrocompatibles 100Mbe/1Gbe). Il permet d’accueillir 3 modules d’extension avec connectiques RJ45 (2,5Gbps ou 10Gbps) ou Fibre (1Gbps, 10Gbps ou 40Gbps).

NOTE
Pour ce modèle, les modules d'extension réseaux sont livrés séparément et sur commande.

Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

NOTE
Les modules d'extension suivants comportent une limitation de bande passante à 30Gbps s'ils sont placés dans l'emplacement n°1 :
  • 4 x 10Gbps SFP+,
  • 4 x 10Gbps RJ45,
  • 2 x 40Gbps QSFP+.

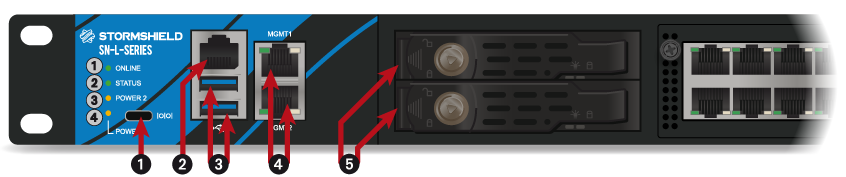

1 Voyant Online (vert)
2 Voyant Status (vert)
3 Voyant Power 2 (jaune)
4 Voyant Power 1 (jaune)
1 Le port USB-C permet d’accéder au produit en mode console* ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1).
2 Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est 115200 bauds (8N1).
3 Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
4 Deux ports dédiés au management du produit (MGMT1 et MGMT2).
5 Racks des SSD pour le stockage des traces (2 SSD en RAID1 et échangeables à chaud). Les voyants des racks valident l’installation (voyant vert du haut) et l’accès (voyant jaune du bas).

* Cette connexion en mode console requiert l’installation d’un pilote tiers. Selon votre système d’exploitation, téléchargez ce pilote depuis l’adresse : https://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41

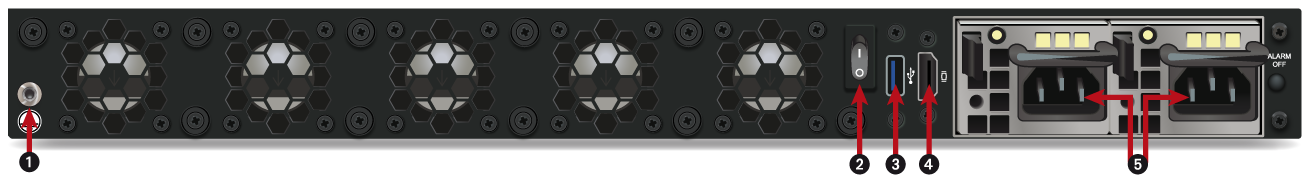

Face arrière : connectique

1 Branchement de mise à la terre.
2 Le bouton d'alimentation permet la mise en marche ou l’arrêt du firewall.
3 Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
4 Le port HDMI permet le branchement d’un écran.
5 Deux embases secteur pour la redondance d’alimentation. Ces modules sont échangeables à chaud.
