Modèle SNi50

Afin d’assurer une continuité de service dans les milieux industriels, le firewall SNi50 est équipé de deux paires de bypass matériel qui permettent, une fois activé, de laisser passer le trafic réseau en cas de coupure électrique ou de défaillance du boîtier.

Cette fonctionnalité, disponible à partir de la version 4.1, est désactivée par défaut. Pour autoriser l'activation du bypass, la haute-disponibilité ne doit pas être configurée sur le boîtier.

Le firewall multifonctions SNi50 fonctionne sans ventilateur.

Ce produit est équipé d'une alimentation redondante 48VDC, le connecteur à vis six pôles fourni permet la connexion à 2 sources indépendantes d'alimentation.

Connectique et voyants

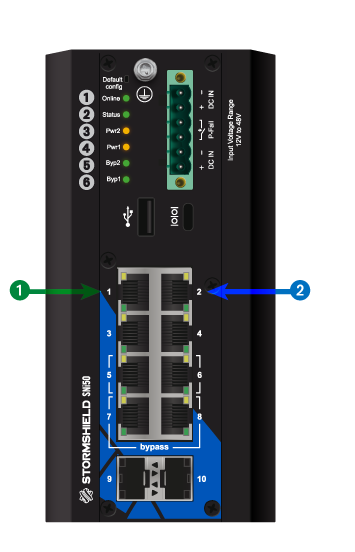

1 Interface OUT 2 Interface IN   Le modèle SNi50 offre 8 interfaces Ethernet 2.5Gbe et 2 cages SFP+ pour l’ajout de transceivers Ethernet 1Gbe/10Gbe. Les spécifications des transceivers homologués Stormshield Network sont détaillées dans les sections Transceivers optionnels Ethernet et Connectiques Ethernet Fibre.

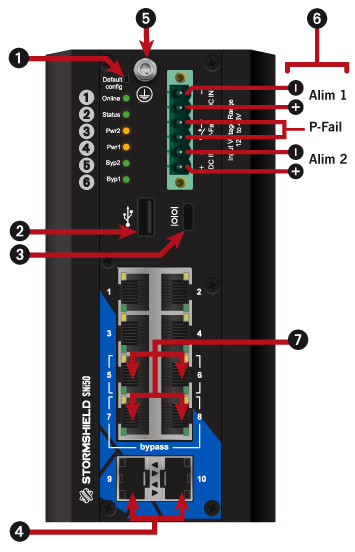

1 Voyant Online (vert) 2 Voyant Status (vert) 3 Voyant Power in 2 OK (jaune) 4 Voyant Power in 1 OK (jaune) 5 Voyant Bypass 2 (vert) 6 Voyant Bypass 1 (vert) 1 Le bouton de mise en configuration usine (defaultconfig). 2 Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué. 3 Le port série permet d’accéder au produit en mode console : il est possible de se connecter directement au firewall depuis un ordinateur. Le baudrate par défaut sur ce modèle est de 115200 bauds (8N1). 4 Deux ports réseau fibres. 5 Branchement de mise à la terre. 6 Ce connecteur à vis six pôles permet le raccordement à une alimentation redondante 48VDC et le branchement d'un Relai P-Fail. 7 Quatre ports réseau dédiés au Bypass Ethernet (disponibilité selon licence).

Voyant Bypass

Couleur	État	Indication
	Éteint	Fonctionnalité Bypass désactivée (état par défaut, mode Sécurité).
Vert	Allumé	Fonctionnalité Bypass configurée en mode Sûreté. Le mécanisme de Bypass sera activé en cas de coupure ou de défaillance du boîtier.
Rouge	Allumé	Mécanisme de Bypass activé.

Alimentation redondante et Relai P-Fail (Power Failure)

RAPPEL
Avant tout raccordement à une alimentation DC, veuillez lire attentivement et respecter les Règles de sécurité.

Il est possible de connecter deux sources électriques au SNi50 pour bénéficier d'une redondance d'alimentation. Connectez les sources selon le schéma de la partie Connectique et voyants.

Un Relai P-Fail permet de détecter le statut anormal d'une alimentation. Vous pouvez connecter ce relai à une alarme sonore (buzzer) ou lumineuse (LED) équipée d'une alimentation indépendante. Pour cela, connectez l'alimentation externe de l'alarme aux 3^ème et 4^ème pins. Si les deux alimentations sont fonctionnelles, l'alarme est court-circuitée. Si l'une des deux alimentations est défaillante, l'alarme s'active. L'intensité maximum supportée par ce relai est de 1A.
