Modèle SNi40

Afin d’assurer une continuité de service dans les milieux industriels, le firewall SNi40 est équipé d’un bypass matériel qui permet, une fois activé, de laisser passer le trafic réseau en cas de coupure électrique ou de défaillance du boîtier.

Cette fonctionnalité, disponible à partir de la version 3.0, est désactivée par défaut. Pour autoriser l'activation du bypass, la haute-disponibilité ne doit pas être configurée sur le boîtier.

Le firewall multifonctions SNi40 fonctionne sans ventilateur.

Ce produit est équipé d'une alimentation redondante 24 VDC, le connecteur à vis six pôles fourni permet la connexion à 2 sources indépendantes d'alimentation.

Connectique et voyants

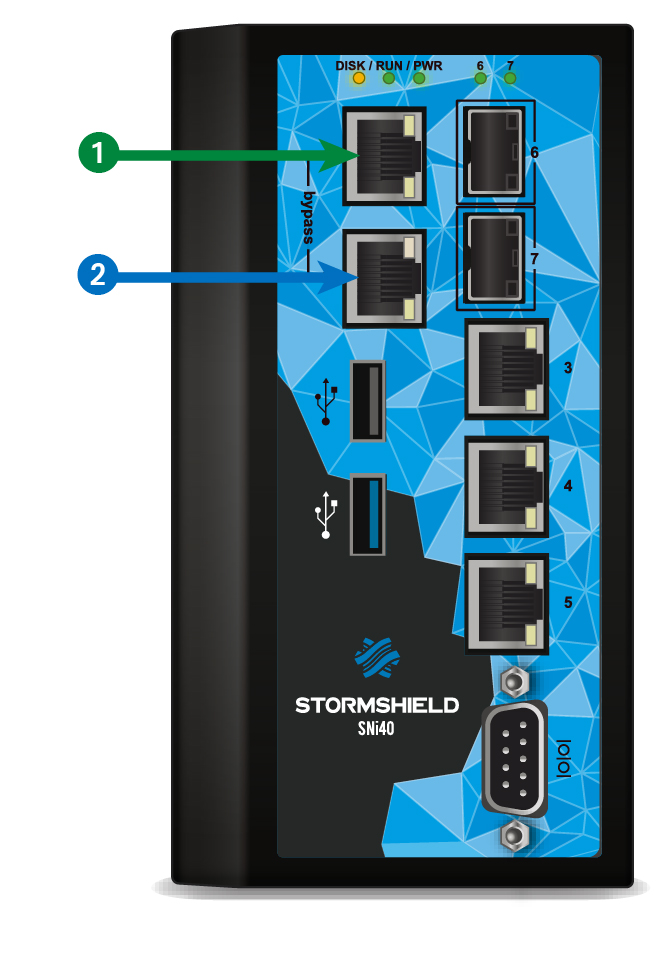

1 Interface OUT
2 Interface IN



Le modèle SNi40 offre 5 interfaces Ethernet 1Gbe et 2 cages SFP pour l’ajout de transceivers Ethernet 1Gbe.

Les spécifications des transceivers homologués Stormshield Network sont détaillées dans les sections Transceivers optionnels Ethernet et Connectiques Ethernet Fibre.



1 Voyant Activité SSD (jaune)
2 Voyant Run (vert)
3 Voyant Power (vert)

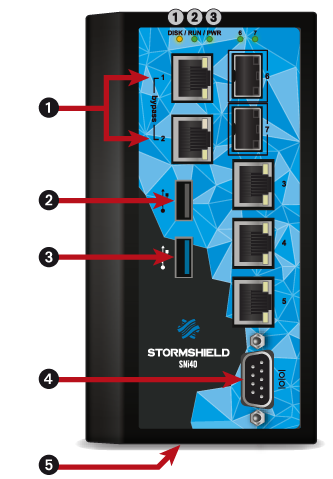

1 Deux ports réseau dédiés au Bypass Ethernet.
2 Le port USB 2.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
3 Le port USB 3.0 peut être utilisé pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
4 Le port série permet d’accéder au produit en mode console : il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est de 115200 bauds (8N1).
5 Le bouton Reset (sous le boîtier) : reset électrique.

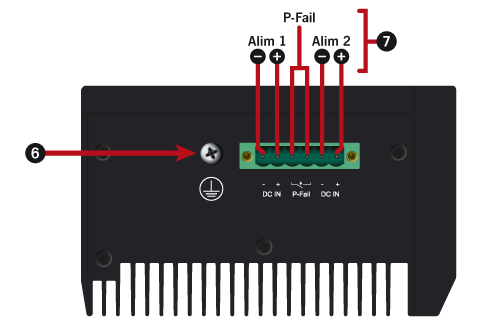

6 Branchement de mise à la terre.
7 Ce connecteur à vis six pôles permet le raccordement à une alimentation redondante 24VDC et le branchement d'un Relai P-Fail.

Alimentation redondante et Relai P-Fail (Power Failure)

RAPPEL
Avant tout raccordement à une alimentation DC, veuillez lire attentivement et respecter les Règles de sécurité.

Il est possible de connecter deux sources électriques au SNi40 pour bénéficier d'une redondance d'alimentation. Connectez les sources selon le schéma de la partie Connectique et voyants.

Un Relai P-Fail permet de détecter le statut anormal d'une alimentation. Vous pouvez connecter ce relai à une alarme sonore (buzzer) ou lumineuse (LED) équipée d'une alimentation indépendante. Pour cela, connectez l'alimentation externe de l'alarme aux 3ème et 4ème pins. Si les deux alimentations sont fonctionnelles, l'alarme est court-circuitée. Si l'une des deux alimentations est défaillante, l'alarme s'active. L'alimentation préconisée de ce relai est de 30 VDC, 2 A et 60 W.
