Modèle SNi20

Afin d’assurer une continuité de service dans les milieux industriels, le firewall SNi20 est équipé d’un bypass matériel qui permet, une fois activé, de laisser passer le trafic réseau en cas de coupure électrique ou de défaillance du boîtier.

Cette fonctionnalité, disponible à partir de la version 4.1, est désactivée par défaut. Pour autoriser l'activation du bypass, la haute-disponibilité ne doit pas être configurée sur le boîtier.

Le firewall multifonctions SNi20 fonctionne sans ventilateur.

Ce produit est équipé d'une alimentation redondante 48VDC, le connecteur à vis six pôles fourni permet la connexion à 2 sources indépendantes d'alimentation.

Connectique et voyants

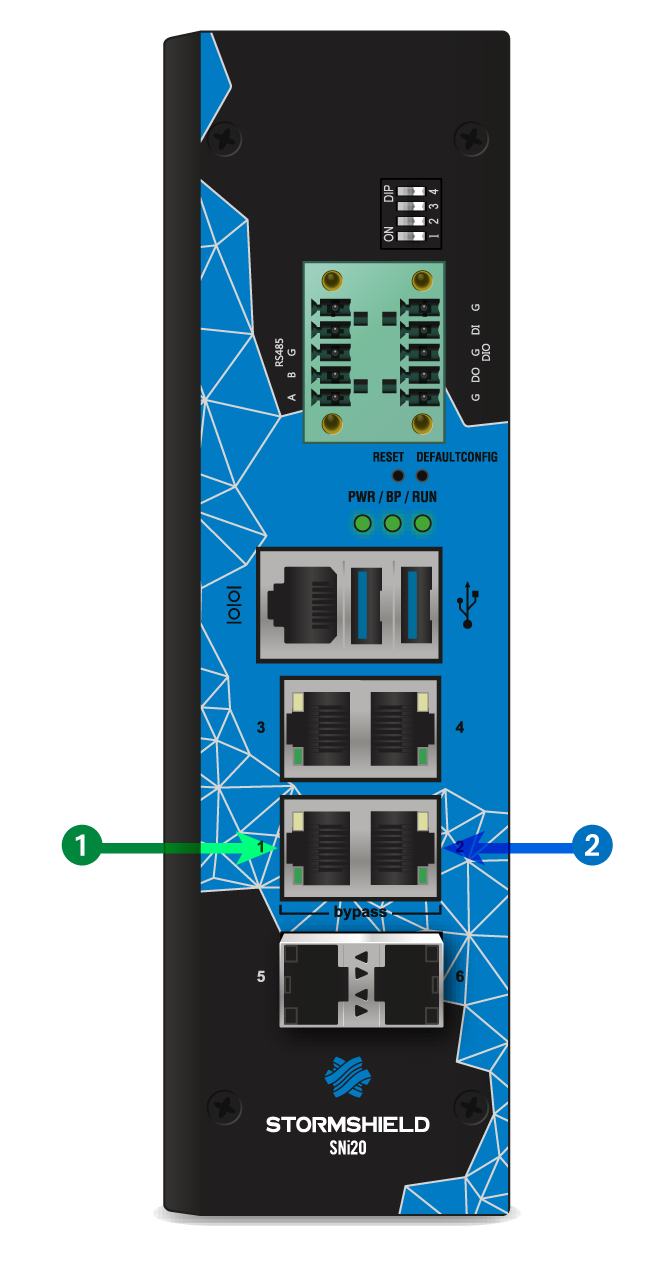

1 Interface OUT
2 Interface IN



Le modèle SNi20 offre 4 interfaces* Ethernet 1Gbe et 2 cages SFP* pour l’ajout de transceivers Ethernet 1Gbe.

Les spécifications des transceivers homologués Stormshield Network sont détaillées dans les sections Transceivers optionnels Ethernet et Connectiques Ethernet Fibre.

* Disponibilité selon licence.

1 Voyant Power (vert)
2 Voyant Bypass (éteint/vert/rouge)
3 Voyant Run (vert)
4 Voyant Power in 1 OK (vert)
5 Voyant Power in 2 OK (vert)

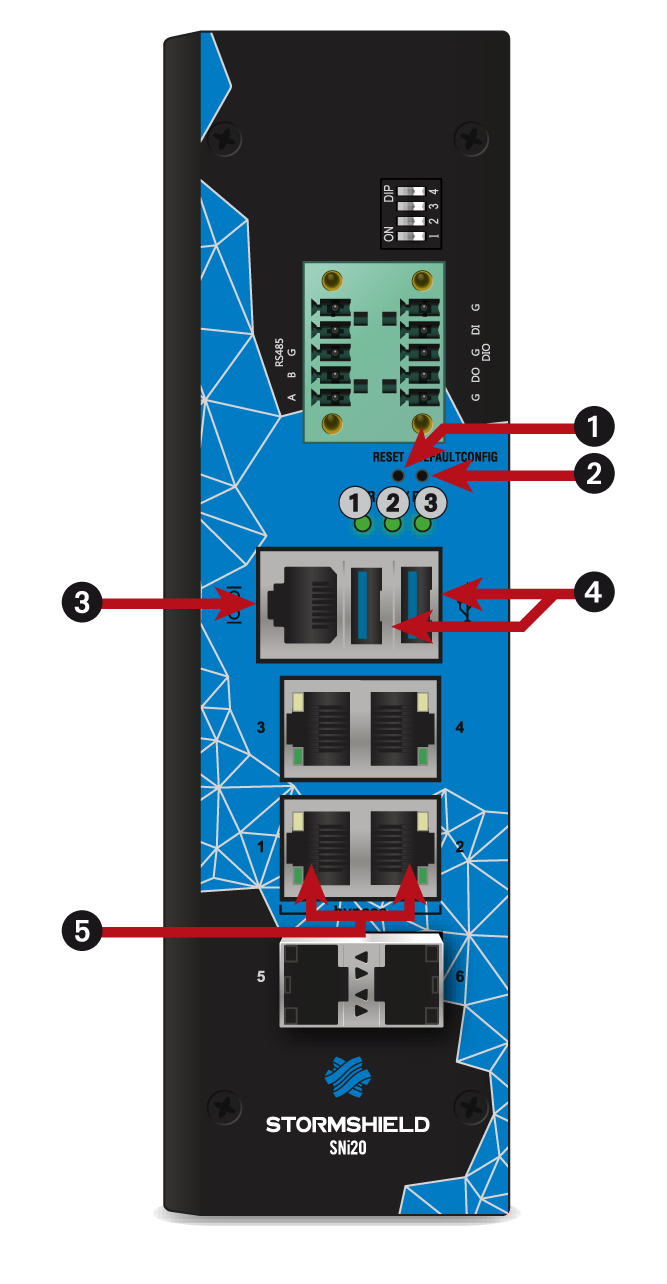

1Le bouton Reset (sous le boîtier) : reset électrique.
2Le bouton est celui de mise en configuration usine (defaultconfig).
3Le port série permet d’accéder au produit en mode console : il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est de 115200 bauds (8N1).
4Les ports USB 3.0 peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
5Deux ports réseau dédiés au Bypass Ethernet (disponibilité selon licence).

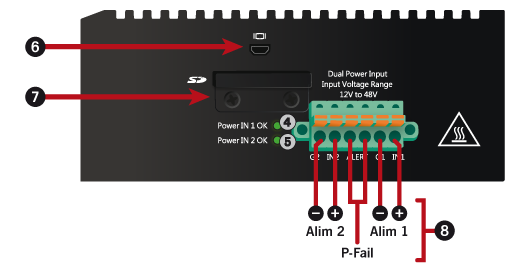

6 Le port micro HDMI permet le branchement d’un écran.
7 Cet emplacement est celui de la carte SD*.
8 Ce connecteur à vis six pôles permet le raccordement à une alimentation redondante 48VDC et le branchement d'un Relai P-Fail.

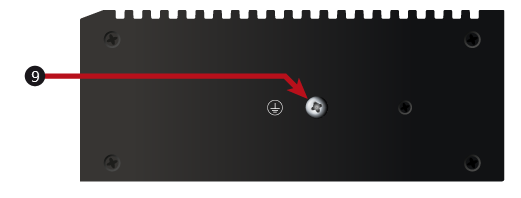

9 Branchement de mise à la terre.

* Le type de carte SD recommandé doit être au minimum de Classe 10 (C10) UHS Classe 1 (U1) ou App Performance 2 (A2). La carte mémoire doit être de préférence au format physique SD "full-size" au standard SDHC ou SDXC. Seuls les adaptateurs fournis avec la carte doivent être utilisés. La taille mémoire maximum supportée est de 2To. Stormshield recommande l'utilisation de cartes de gammes haute endurance/industrielle ou embarquant de préférence de la flash de type MLC, issues des majors du secteur (ex : SanDisk, Western Digital, Innodisk, Transcend, etc.) et de taille minimale 32Go.

IMPORTANT

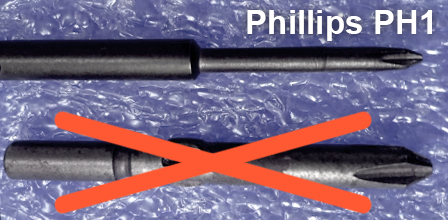

Pour le SNi20, utiliser un tournevis Phillips PH1 pour ôter les vis de fixation du cache de lecteur de cartes SD. Insérer la carte SD, puis remettre le cache du lecteur de cartes SD afin de garantir l'herméticité du SNi20.

Voyant Bypass

Couleur

État

Indication



Éteint

Fonctionnalité Bypass désactivée (état par défaut, mode Sécurité).

Vert

Allumé

Fonctionnalité Bypass configurée en mode Sûreté. Le mécanisme de Bypass sera activé en cas de coupure ou de défaillance du boîtier.

Rouge

Allumé

Mécanisme de Bypass activé.

Alimentation redondante et Relai P-Fail (Power Failure)

RAPPEL
Avant tout raccordement à une alimentation DC, veuillez lire attentivement et respecter les Règles de sécurité.

Il est possible de connecter deux sources électriques au SNi20 pour bénéficier d'une redondance d'alimentation. Connectez les sources selon le schéma de la partie Connectique et voyants.

Un Relai P-Fail permet de détecter le statut anormal d'une alimentation. Vous pouvez connecter ce relai à une alarme sonore (buzzer) ou lumineuse (LED) équipée d'une alimentation indépendante. Pour cela, connectez l'alimentation externe de l'alarme aux 3ème et 4ème pins. Si les deux alimentations sont fonctionnelles, l'alarme est court-circuitée. Si l'une des deux alimentations est défaillante, l'alarme s'active. L'intensité maximum supportée par ce relai est de 1A.
