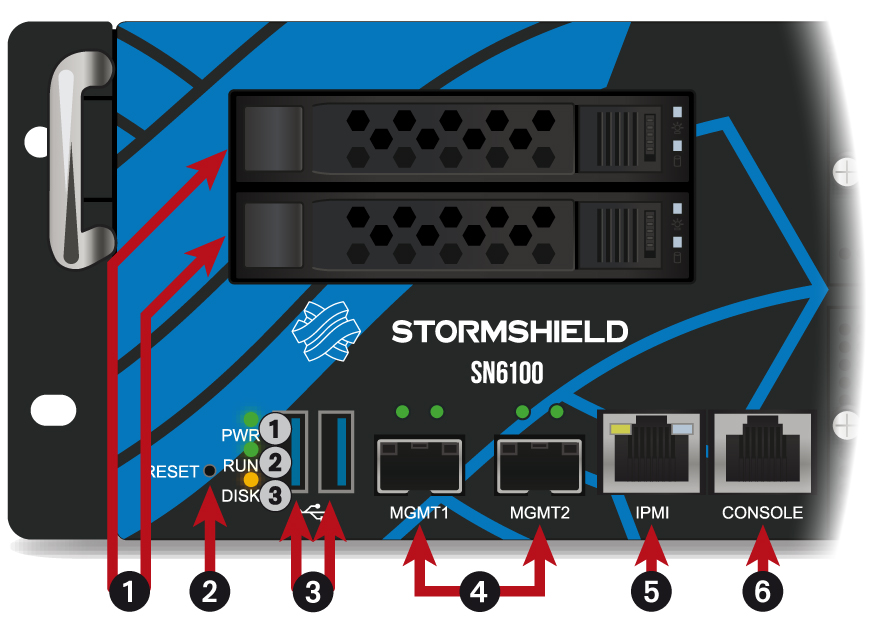

| 1 |
Racks des SSD pour le stockage des traces (2 SSD en RAID1 et échangeables à chaud). Les voyants des racks valident l’installation (voyant vert du haut) et l’accès (voyant jaune du bas). |
| 2 |
Le bouton Reset : reset électrique. |
| 3 |
Deux ports USB 3.0 qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB, un clavier USB ou un modem USB homologué.
|
| 4 |
MGMT1 et MGMT2 : deux cages SFP+ permettant d’insérer des transceivers de type SFP+, fournis en option. Ces deux ports sont dédiés au management du produit ou à la configuration en HA. |
| 5 |
Le port réseau IPMI est dédié à l’administration du produit via IPMI. Consultez l’annexe Configuration et administration via IPMI. |
| 6 |
Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ce modèle est de 115 200 bauds (8N1).
|
1 Voyant Power (vert)
3 Voyant Activité SSD (jaune)
