Modèles SN510 et SN710

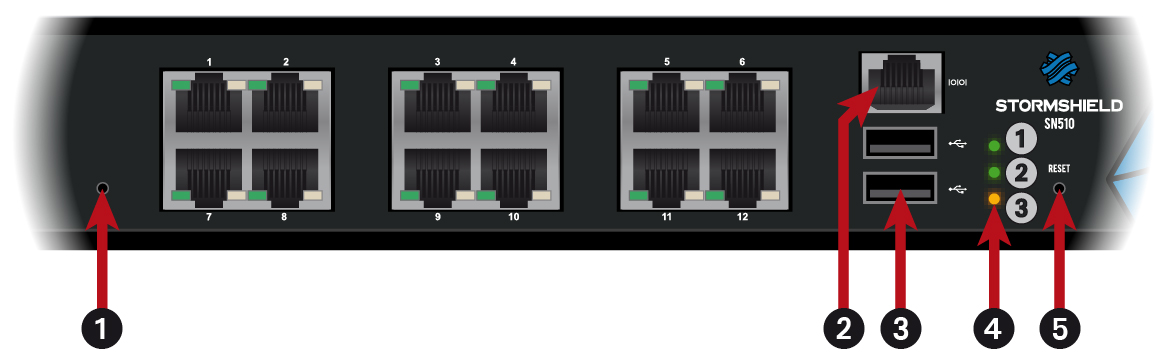

Face avant : connectique et voyants

1 Voyant Online (vert)
2 Voyant Status (vert)
3 Voyant Power (jaune)
1 Le bouton est celui de mise en configuration usine (defaultconfig).
2 Le port série permet d’accéder au produit en mode console ; il est possible de se connecter directement au firewall depuis un ordinateur. Le Baudrate par défaut sur ces modèles est de 115200 bauds (8N1).
3 Deux ports USB 2.0  qui peuvent être utilisés pour la configuration sécurisée ou les mises à jour. Vous pouvez également y brancher une clé USB ou un modem USB homologué.
4 Les voyants Power, Status et Online (de bas en haut).
5 Le bouton Reset : reset électrique.

Modèle SN510

Ce produit dispose d’une alimentation interne.

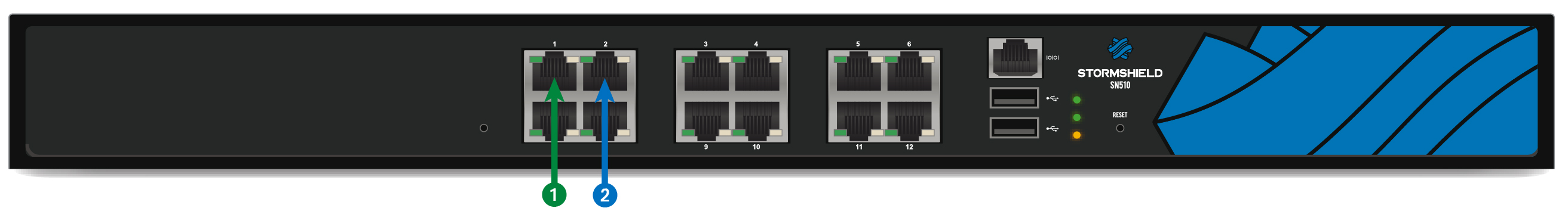

Le modèle SN510 offre 12 interfaces Ethernet 1Gbe.

1 Interface OUT
2 Interface IN

Modèle SN710

Ce produit dispose d’une alimentation interne.

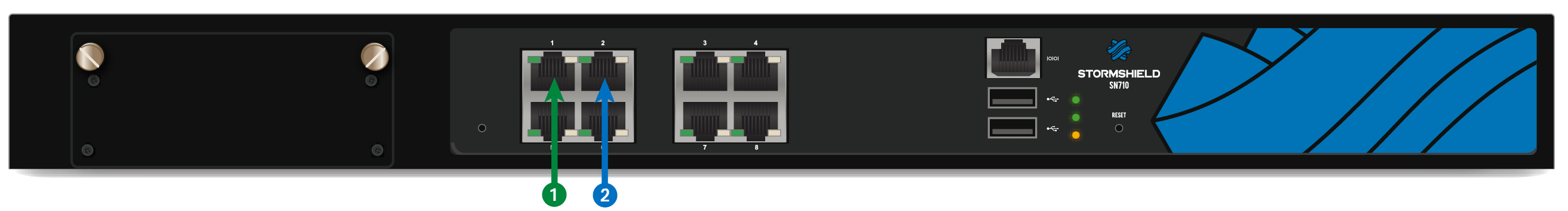

Le modèle SN710 offre 8 interfaces Ethernet 1Gbe. Il permet également d’accueillir un module d’extension avec connectiques RJ45 (1Gbps) ou Fibre (1Gbps ou 10Gbps).

1 Interface OUT
2 Interface IN

Les spécifications des modules d’extension et transceivers homologués Stormshield Network sont détaillées dans les sections Modules d’extension (SN710 et modèles supérieurs) et Connectiques Ethernet Fibre.

Face arrière : connectique

Le branchement du cordon de l’alimentation s’effectue en face arrière du produit. Un interrupteur permet la mise sous/hors tension du produit.
