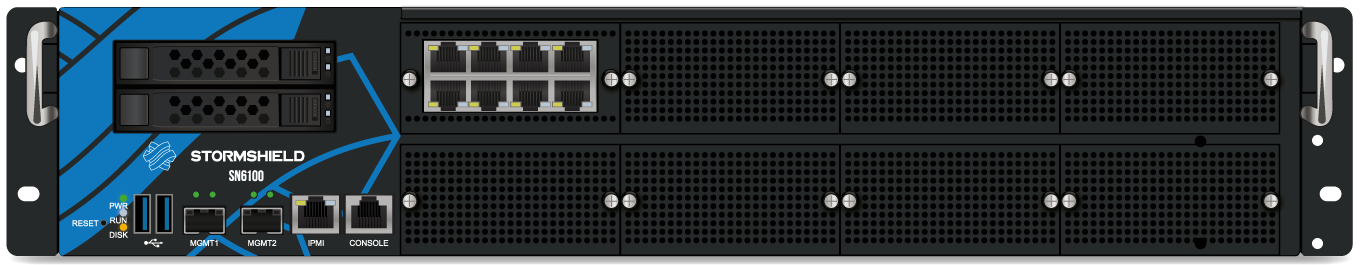

SN6100

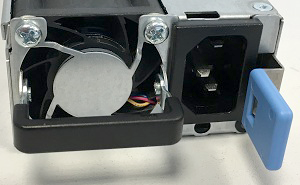

Module secteur&#160;: débranchez le cordon d’alimentation.

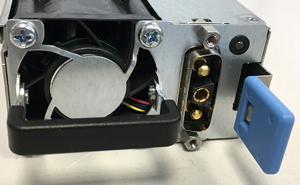

Module -48VDC&#160;: dévissez les molettes de fixation, puis débranchez le cordon d’alimentation côté module.

NOTE
Ce modèle dispose d’une alimentation interne redondante et ses modules sont échangeables à chaud.

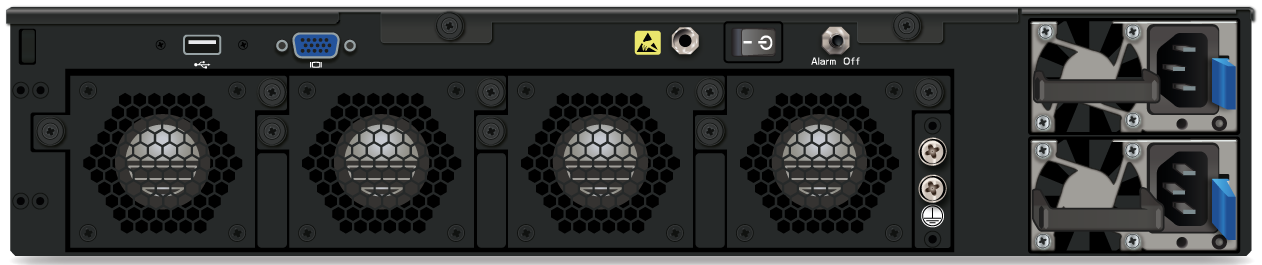

Débranchez la connexion d'alimentation du module à extraire :
- Module secteur : débranchez le cordon d’alimentation.
- Module -48VDC : dévissez les molettes de fixation, puis débranchez le cordon d’alimentation côté module.
Extrayez le module : poussez le levier de déverrouillage latéralement, vers la poignée d'extraction, et tirez. Saisissez le corps du module et extrayez-le complètement.
ATTENTION
L'enveloppe métallique du module sert de dissipateur et sa température peut atteindre +60°C à pleine puissance. Il est donc conseillé d'enfiler un gant de protection pour saisir le module.
Insérez le nouveau module, étiquette produit vers le haut. En fin d'insertion, poussez bien à fond, jusqu'à entendre un "clic" indiquant le verrouillage mécanique du module. Vérifiez le verrouillage en tirant légèrement sur la poignée d'extraction : le module doit rester en place.
Raccordez le nouveau module à sa source d'alimentation :
- Module secteur : branchez le cordon d’alimentation
- Module -48VDC : branchez le connecteur du cordon d’alimentation 1. Vissez les molettes de fixation.

Chaque module d'alimentation est équipé d'un voyant d'état (bicolore : vert/rouge) :

Module opérationnel

SN6100 à l'arrêt

Module inséré et non raccordé à sa source d'alimentation, et autre module inséré et raccordé à sa source d'alimentation : rouge, fixe.
Module inséré et raccordé à sa source d'alimentation : vert, clignotant.

SN6100 en fonctionnement

Module en panne
