SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN6100, SN-XL-Series-5200 et SN-XL-Series-6200

NOTE
Sur les modèles SN1100 et SN2100, il est possible de commander séparément un deuxième module secteur ou -48VDC, pour la redondance d'alimentation. Pour les produits avec redondance d'alimentation, les modules sont échangeable à chaud.

Modèles SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200,
SN-XL-Series-5200 et SN-XL-Series-6200

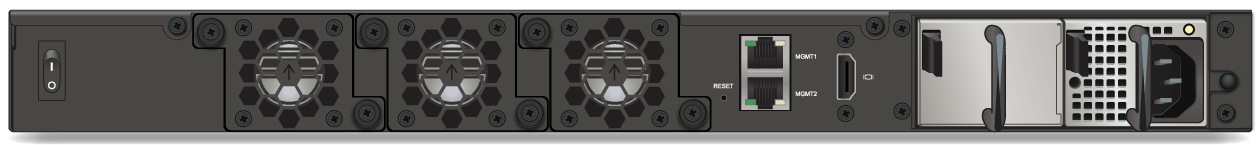

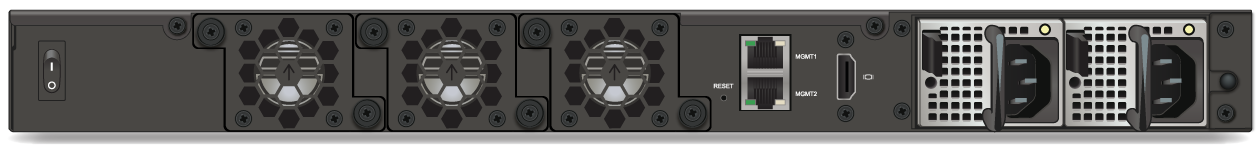

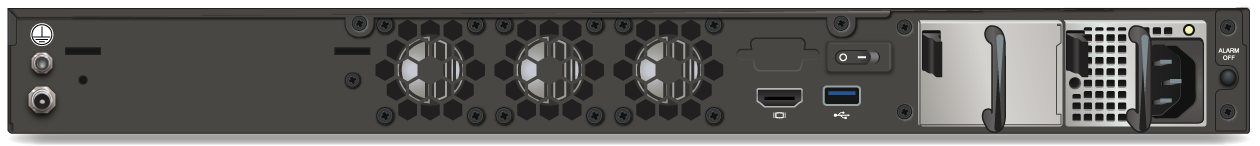

Modèles SN1100, SN2100 et SN3100

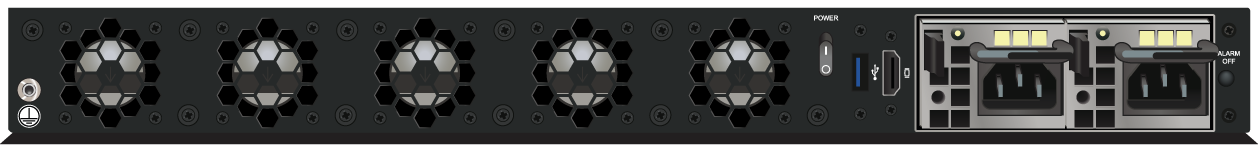

Modèles SN-L-Series-2200 et SN-L-Series-3200

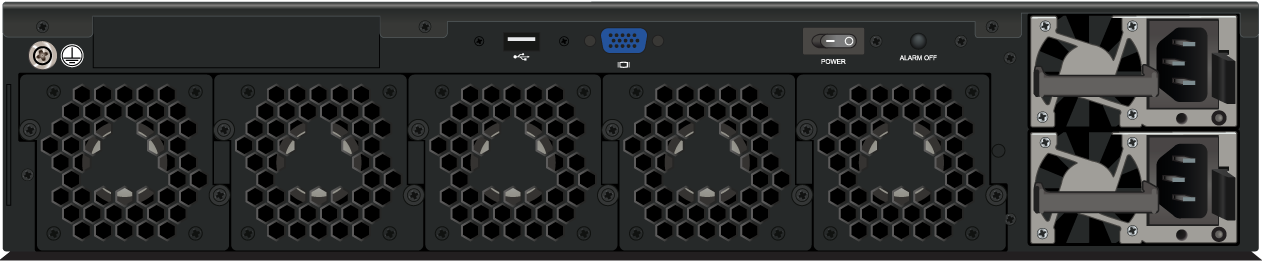

Modèles SN-XL-Series-5200 et SN-XL-Series-6200
  1. Débranchez la connexion d'alimentation du module à extraire :
    • Module secteur : débranchez le cordon d’alimentation.

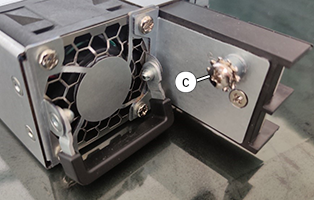

    • Module -48VDC : débranchez d’abord le cordon d’alimentation côté source d’alimentation. Ensuite, côté module, ôtez le clip de protection 1, puis à l’aide d’un tournevis, débranchez les 3 câbles d’alimentation.
  2. Extrayez le module : poussez le levier de déverrouillage latéralement, vers la poignée d'extraction et tirez le module à l’aide de cette poignée. Saisissez le corps du module et extrayez-le complètement.
  3. Insérez le nouveau module, étiquette produit vers le haut. En fin d'insertion, poussez bien à fond, jusqu'à entendre un "clic" indiquant le verrouillage mécanique du module. Vérifiez le verrouillage en tirant légèrement sur la poignée d'extraction : le module doit rester en place.
  4. Raccordez le nouveau module à sa source d'alimentation :
    • Module secteur : branchez le cordon d’alimentation.

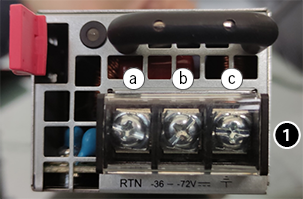

    • Module -48VDC : le cordon d’alimentation étant débranché côté source d’alimentation, à l'aide d'un tournevis, raccordez au module les 3 conducteurs du cordon d'alimentation 1 comme indiqué ci-dessous :
      • a. Phase
      • b. Neutre
      • c. Mise à la terre
  5. Replacez ensuite le clip de protection. Le câblage du module -48VDC doit être conforme au schéma ci-dessus. Branchez ensuite le cordon d’alimentation côté source d’alimentation.

Chaque module d'alimentation est équipé d'un voyant d'état (bicolore : vert/rouge pour le module secteur, bleu/rouge pour le module -48VDC) :

Module opérationnel

  • Module raccordé à sa source d'alimentation et non inséré : vert (secteur)/bleu (-48VDC).

SN1100, SN2100, SN3100, SN-L-Series-2200 et SN-L-Series-3200 à l'arrêt

  • Module inséré et non raccordé à sa source d'alimentation, et autre module inséré et raccordé à sa source d'alimentation : vert (secteur)/bleu (-48VDC), clignotant.
  • Module inséré et raccordé à sa source d'alimentation : vert (secteur)/bleu (-48VDC), clignotant.

SN1100, SN2100, SN3100, SN-L-Series-2200 et SN-L-Series-3200 en fonctionnement

  • Module inséré et alimenté : vert (secteur)/bleu (-48VDC), fixe.
  • Module inséré et non alimenté : rouge, clignotant (+ bips buzzer).

Module en panne

  • Module alimenté : rouge, fixe.
