Voyants

Les voyants donnent les indications suivantes :

Connectiques 1Gbe avec transceivers de type SFP


Ports par défaut des modèles SN-S-Series-220, SN-S-Series-320, SN-M-Series-520, SN910 et SNi40

Une LED de couleur verte est allumée quand le lien est établi et clignote selon le volume de trafic.
Pour le modèle SN-M-Series-520, la position des voyants est indiquée dans le schéma ci-contre.

SN-M-Series-520 : voyants des ports n°9 et 10

Modules d'extension pour SN710, SN910, SN-M-Series-520, SN-M-Series-720, SN-M-Series-920, SN1100, SN2100, SN3100 SN-L-Series-2200, SN-L-Series-3200, SN-XL-Series-5200 et SN-XL-Series-6200

Une LED de couleur verte est allumée quand le lien est établi et clignote selon le volume de trafic.

Ports par défaut du modèle SNi20*

Les deux voyants du bas correspondent au port n°5 et les deux voyants du haut correspondent au port n°6.
La position des voyants est indiquée dans le schéma ci-contre.

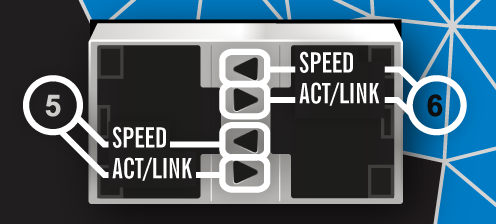

SNi20 : voyants des ports n°5 et 6

Intitulé

Couleur

État

Indication

Led du haut

SPEED

Jaune

Allumé

Vitesse de média négociée à 1Gbps.

Led du bas

ACT/LINK

Vert

Allumé

Lien établi entre le port Ethernet et l’équipement connecté.

Éteint

Port Ethernet éteint ou lien non établi avec l’équipement connecté.

Clignote

Le port Ethernet envoie ou reçoit des données.
La vitesse de clignotement varie selon le volume de trafic.

* Disponibilité selon licence.


Modules d'extension pour SN6100

Intitulé

Couleur

Etat

Indication

Led de gauche
ACT/LINK

Jaune

Allumé

Lien établi entre le port Ethernet et l’équipement connecté.

Eteint

Port Ethernet éteint ou lien non établi avec l’équipement connecté.

Clignote

Le port Ethernet envoie ou reçoit des données.
La vitesse de clignotement varie selon le volume de trafic.

Led de droite

SPEED

Jaune

Allumé

Vitesse de média négociée à 1Gbps.


Connectiques 10Gbps avec transceivers de type SFP+


Modules d'extension pour SN710, SN910, SN-M-Series-720 et SN-M-Series-920

Intitulé

Couleur / État

Indication

Led de gauche  ACT/LINK

Vert / Clignote

Lien établi entre le port Ethernet et l’équipement connecté.

La vitesse de clignotement varie selon le volume de trafic.

Led de droite SPEED

Bleu

Vitesse de média négociée à 10Gbps.

Jaune

Vitesse de média négociée à 1Gbps.


Ports par défaut et modules d'extension pour SN-M-Series-520, SN-M-Series-720, SN-M-Series-920, SN1100, SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN-XL-Series-5200 et SN-XL-Series-6200

Pour le modèle SN1100, la position des voyants est indiquée dans le schéma ci-dessous.

Intitulé

Couleur / État

Indication

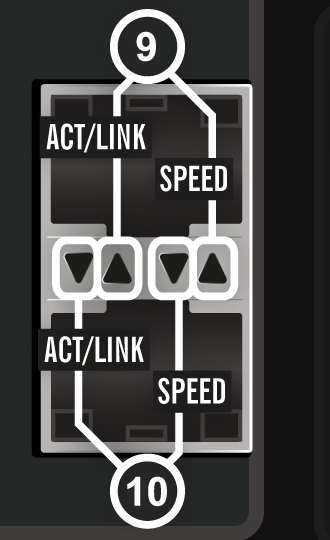

SN1100 : voyants
des ports n°9 et 10

Led de gauche  ACT/LINK
(Led du haut pour

les SN-M-Series-720

et SN-M-Series-920)


Vert / Clignote

Lien établi entre le port Ethernet et l’équipement connecté.

La vitesse de clignotement varie selon le volume de trafic.

Led de droite SPEED
(Led du haut pour

les SN-M-Series-720

et SN-M-Series-920)

Bleu

Vitesse de média négociée à 10Gbps.

Éteint

Vitesse de média négociée à 1Gbps.


Ports par défaut et modules d'extension pour SN6100

Intitulé

Couleur

État

Indication

Led de gauche
ACT/LINK

Vert

Allumé

Lien établi entre le port Ethernet et l’équipement connecté.

Éteint

Port Ethernet éteint ou lien non établi avec l’équipement connecté.

Clignote

Le port Ethernet envoie ou reçoit des données.
La vitesse de clignotement varie selon le volume de trafic.

Led de droite

SPEED

Vert

Allumé

Vitesse de média négociée à 10Gbps.



Éteint

Vitesse de média négociée à 1Gbps.


Connectiques 25Gbe avec transceivers de type SFP28


Modules d'extension pour SN-M-Series-520, SN-M-Series-720, SN-M-Series-920, SN1100, SN2100, SN3100

Intitulé

Couleur / État

Indication

Led de gauche  ACT/LINK

Vert / Clignote

Lien établi entre le port Ethernet et l’équipement connecté.
La vitesse de clignotement varie selon le volume de trafic.

Led de droite SPEED

Vert

Vitesse de média négociée à 25Gbps.

Jaune

Vitesse de média négociée à 10Gbps.


Connectiques 40Gbe avec transceivers de type QSFP+


Modules d'extension pour SN2100, SN3100, SN-L-Series-2200, SN-L-Series-3200, SN-XL-Series-5200 et SN-XL-Series-6200

Intitulé

Couleur

Etat

Indication

Led de gauche
ACT/LINK

Vert / Clignote

Allumé

Lien établi entre le port Ethernet et l’équipement connecté.

Clignote

La vitesse de clignotement varie selon le volume de trafic.

Led de droite

SPEED

Vert

Allumé

Vitesse de média négociée à 40Gbps.


Modules d'extension pour SN6100

Intitulé

Couleur

Etat

Indication

Led de gauche
ACT/LINK

Jaune

Allumé

Lien établi entre le port Ethernet et l’équipement connecté.

Eteint

Port Ethernet éteint ou lien non établi avec l’équipement connecté.

Clignote

Le port Ethernet envoie ou reçoit des données.
La vitesse de clignotement varie selon le volume de trafic.

Led de droite

SPEED

Jaune

Allumé

Vitesse de média négociée à 40Gbps.
