SNxr1200 model

Connectors and LEDs

1Power LED (green)

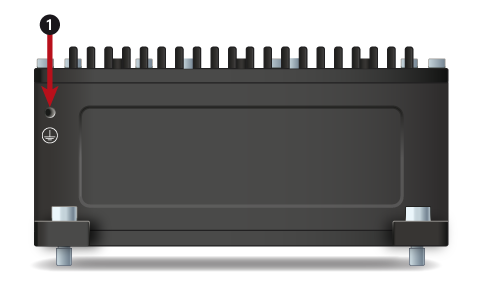

1 Connection of the protective earth circuit.

Plugging in connectors

To access your firewall from a client workstation, you will need to connect on the IN or “Internal” port, or on another port (except the OUT port) located on connectors J3 or J4.
For further information, refer to the section on Network connectors, under IN/OUT definition.

For testing purposes, an IT connection kit (breakout cables) is available as an option. This kit is not intended for use in a production environment.

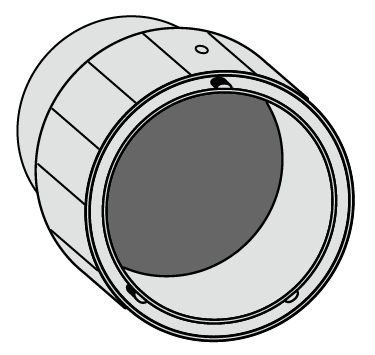

To connect the cables, engage the coded pins according to the diagram opposite (coded pins specific to each connector), then screw firmly to ensure that the product is watertight.

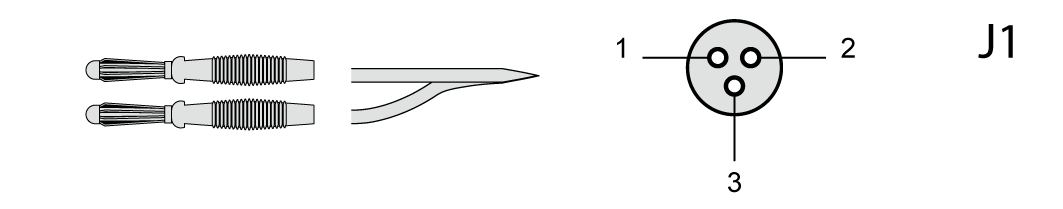

J1 connectors

J1 connectors, which cater to the product’s power supply, are described below.
The power adapter (provided as an option) is plugged into the breakout cable (“IT connection kit” provided as an option) corresponding to this connector.


Pin Signal
J1.1 VIN_28+
J1.2 VIN_28-
J1.3 n/a

J2 connectors

J2 connectors correspond to the following connectors:

  • 2 push buttons: ON/OFF switch and Reset button (resets the firewall’s electrical supply),
  • 1 DVI output port,
  • 2 USB 2.0 ports,
  • 1 RJ45 1Gbps Ethernet port,
  • 1 RS232 serial port,
  • 1 RS422 serial port,

"IT connection kit" connectors

2 push buttons: ON/OFF switch
and Reset button (electrically resets the firewall)

Details Pin Signal
ON J2.10 POWER_BUTTON+
OFF J2.11 POWER_BUTTON-
RESET J2.17 RESET_BUTTON+
J2.18 RESET_BUTTON-

1 Ethernet port
RJ45 1Gbps

Details Pin Signal
OUT 1 J2.32 ETH1_MDI0+
J2.33 ETH1_MDI0-
J2.34 ETH1_MDI1+
J2.35 ETH1_MDI1-
J2.36 ETH1_MDI2+
J2.37 ETH1_MDI2-
J2.38 ETH1_MDI3+
J2.39 ETH1_MDI3-

1 DVI output port

  Pin Signal
J2.2 DVI_DATA2+
J2.3 DVI_DATA2-
J2.4 DVI_DDCCLK
J2.5 DVI_DDCDATA
J2.6 DVI_HPD
J2.2 DVI_DATA2+

1 RS232 serial port

  Pin Signal
J2.45 RS232_SER0_TX
J2.46 RS232_SER0_RX

2 USB 2.0 ports

Details

Pin Signal
USB no. 1 J2.47 USB0_5VDC
J2.48 USB0-
J2.49 USB0+
J2.50 USB0_GND
USB no. 2 J2.51 USB1_GND
J2.53 USB1_5VDC
J2.54 USB1-
J2.55 USB1+



1 RS422 serial port



Pin Signal
J2.40 RS422_SER0_RXN
J2.41 RS422_SER0_RXP
J2.42 RS422_SER0_TXN
J2.43 RS422_SER0_TXP

Overview of J2 connectors

Pin Signal Pin Signal Pin Signal
J2.1 GND J2.21 n/a J2.41 RS422_SER0_RXP
J2.2 DVI_DATA2+ J2.22 GND J2.42 RS422_SER0_TXN
J2.3 DVI_DATA2- J2.23 DVI_CLK+ J2.43 RS422_SER0_TXP
J2.4 DVI_DDCCLK J2.24 DVI_CLK- J2.44 GND
J2.5 DVI_DDCDATA J2.25 n/a J2.45 RS232_SER0_TX
J2.6 DVI_HPD J2.26 n/a J2.46 RS232_SER0_RX
J2.7 GND J2.27 n/a J2.47 USB0_5VDC
J2.8 DVI_DATA1+ J2.28 n/a J2.48 USB0-
J2.9 DVI_DATA1- J2.29 n/a J2.49 USB0+
J2.10 POWER_BUTTON+ J2.30 n/a J2.50 USB0_GND
J2.11 POWER_BUTTON- J2.31 n/a J2.51 USB1_GND
J2.12 GND J2.32 ETH1_MDI0+ J2.52 GND
J2.13 DVI_5VDC J2.33 ETH1_MDI0- J2.53 USB1_5VDC
J2.14 GND J2.34 ETH1_MDI1+ J2.54 USB1-
J2.15 DVI_DATA0+ J2.35 ETH1_MDI1- J2.55 USB1+
J2.16 DVI_DATA0- J2.36 ETH1_MDI2+
J2.17 RESET_BUTTON+ J2.37 ETH1_MDI2-
J2.18 RESET_BUTTON- J2.38 ETH1_MDI3+
J2.19 +5VDC_STANDBY (*1) J2.39 ETH1_MDI3-
J2.20 GND J2.40 RS422_SER0_RXN

(*1) +5VDC_STANDBY limited to 0.2A
(*2) VBUS0, VBUS1: 0.5A for each voltage (0.8A max)

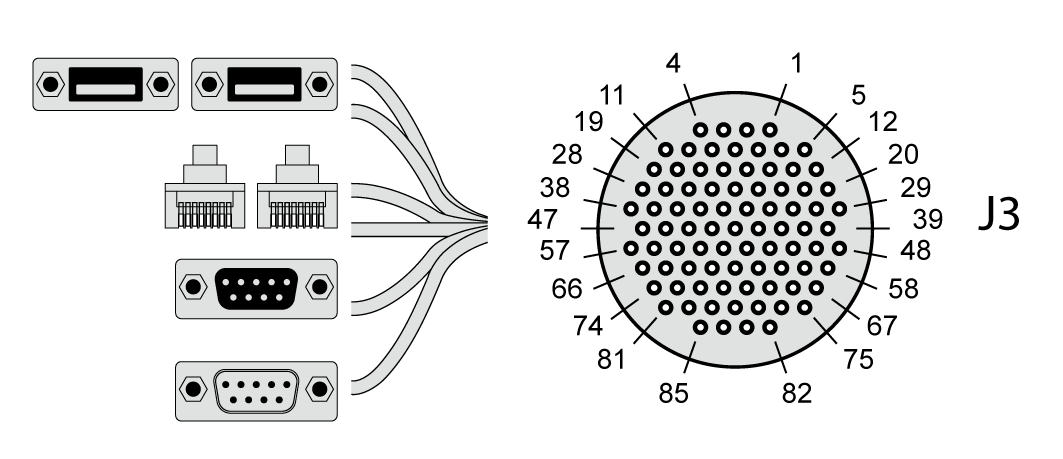

J3 connectors

J3 connectors correspond to the following connectors:
  • 2 USB 2.0 ports,
  • 2 RJ45 1Gbps Ethernet ports,
  • 1 RS232 serial port,
  • 1 RS422 serial port,

"IT connection kit" connectors

2 USB 2.0 ports

Details Pin Signal
USB no. 1 J3.75 USB2_GND
J3.76 USB2-
J3.77 USB2+
J3.78 USB2_5VDC
USB no. 2 J3.82 USB3_5VDC
J3.83 USB3+
J3.84 USB3-
J3.85 USB3_GND

1 RS232 serial port

  Pin Signal
J3.70 RS232_1_RX
J3.71 RS232_1_TX

2 Ethernet ports
RJ45 1Gbps

Details Pin Signal
DMZ2 J3.1 ETH4_MDI0+
J3.2 ETH4_MDI0-
J3.3 ETH4_MDI1+
J3.4 ETH4_MDI1-
J3.11 ETH4_MDI2+
J3.10 ETH4_MDI2-
J3.9 ETH4_MDI3+
J3.8 ETH4_MDI3-
DMZ3 J3.31 ETH5_MDI0+
J3.32 ETH5_MDI0-
J3.33 ETH5_MDI1+
J3.34 ETH5_MDI1-
J3.35 ETH5_MDI2+
J3.36 ETH5_MDI2-
J3.37 ETH5_MDI3+
J3.38 ETH5_MDI3-

1 RS422 serial port

  Pin Signal
J3.73 RS422_1_RX+
J3.74 RS422_1_RX-
J3.80 RS422_1_TX-
J3.81 RS422_1_TX+

Overview of J3 connectors

Pin Signal Pin Signal Pin Signal Pin Signal Pin Signal
J3.1 ETH4_MDI0+ J3.21 n/a J3.41 n/a J3.61 LINE_OUTn/a_L J3.81 RS422_1_TX+
J3.2 ETH4_MDI0- J3.22 n/a J3.42 n/a J3.62 LINE_OUTn/a_GND J3.82 USB3_5VDC
J3.3 ETH4_MDI1+ J3.23 n/a J3.43 n/a J3.63 LINE_OUTn/a_R J3.83 USB3+
J3.4 ETH4_MDI1- J3.24 n/a J3.44 n/a J3.64 n/a J3.84 USB3-
J3.5 n/a J3.25 n/a J3.45 n/a J3.65 n/a J3.85 USB3_GND
J3.6 n/a J3.26 n/a J3.46 n/a J3.66 n/a
J3.7 n/a J3.27 n/a J3.47 n/a J3.67 n/a
J3.8 ETH4_MDI3- J3.28 n/a J3.48 n/a J3.68 LINE_IN_L
J3.9 ETH4_MDI3+ J3.29 n/a J3.49 n/a J3.69 LINE_IN_R
J3.10 ETH4_MDI2- J3.30 n/a J3.50 n/a J3.70 RS232_1_RX
J3.11 ETH4_MDI2+ J3.31 ETH5_MDI0+ J3.51 n/a J3.71 RS232_1_TX
J3.12 n/a J3.32 ETH5_MDI0- J3.52 n/a J3.72 GND
J3.13 n/a J3.33 ETH5_MDI1+ J3.53 n/a J3.73 RS422_1_RX+
J3.14 n/a J3.34 ETH5_MDI1- J3.54 n/a J3.74 RS422_1_RX-
J3.15 n/a J3.35 ETH5_MDI2+ J3.55 n/a J3.75 USB2_GND
J3.16 n/a J3.36 ETH5_MDI2- J3.56 n/a J3.76 USB2-
J3.17 n/a J3.37 ETH5_MDI3+ J3.57 n/a J3.77 USB2+
J3.18 n/a J3.38 ETH5_MDI3- J3.58 n/a J3.78 USB2_5VDC
J3.19 n/a J3.39 n/a J3.59 GND J3.79 GND
J3.20 n/a J3.40 n/a J3.60 LINE_IN_Cn/aOM J3.80 RS422_1_TX-

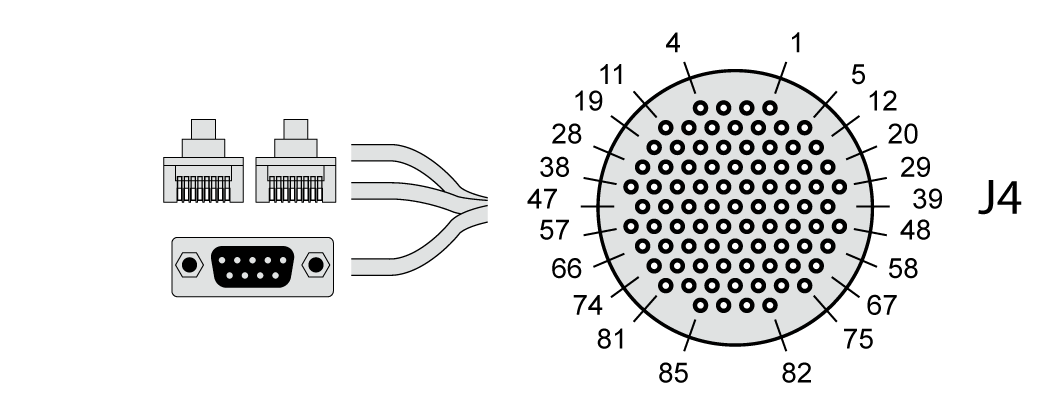

J4 connectors

J4 connectors correspond to the following connectors:
  • 2 RJ45 1Gbps Ethernet ports,
  • 1 GPIO COM port.

"IT connection kit" connectors

2 Ethernet ports
RJ45 1Gbps

Details Pin Signal
IN 2 J4.1 ETH2_MDI0+
J4.2 ETH2_MDI0-
J4.3 ETH2_MDI1+
J4.4 ETH2_MDI1-
J4.11 ETH2_MDI2+
J4.10 ETH2_MDI2-
J4.9 ETH2_MDI3+
J4.8 ETH2_MDI3-
DMZ1 J4.55 ETH3_MDI0+
J4.56 ETH3_MDI0-
J4.57 ETH3_MDI1+
J4.66 ETH3_MDI1-
J4.65 ETH3_MDI2+
J4.64 ETH3_MDI2-
J4.63 ETH3_MDI3+
J4.62 ETH3_MDI3-

1 GPIO COM port

  Pin Signal
J4.20 GPO3
J4.29 GPO2
J4.48 GPI2
J4.58 GPI3

Overview of J4 connectors

Pin Signal Pin Signal Pin Signal Pin Signal Pin Signal
4.1 ETH2_MDI0+ J4.21 n/a J4.41 n/a J4.61 n/a J4.81 n/a
J4.2 ETH2_MDI0- J4.22 n/a J4.42 n/a J4.62 ETH3_MDI3- J4.82 n/a
J4.3 ETH2_MDI1+ J4.23 n/a J4.43 n/a J4.63 ETH3_MDI3+ J4.83 n/a
J4.4 ETH2_MDI1- J4.24 n/a J4.44 n/a J4.64 ETH3_MDI2- J4.84 n/a
J4.5 n/a J4.25 n/a J4.45 n/a J4.65 ETH3_MDI2+ J4.85 n/a
J4.6 n/a J4.26 n/a J4.46 n/a J4.66 ETH3_MDI1-
J4.7 n/a J4.27 n/a J4.47 n/a J4.67 n/a
J4.8 ETH2_MDI3- J4.28 n/a J4.48 GPI2 J4.68 n/a
J4.9 ETH2_MDI3+ J4.29 GPO2 J4.49 n/a J4.69 n/a
J4.10 ETH2_MDI2- J4.30 n/a J4.50 n/a J4.70 n/a
J4.11 ETH2_MDI2+ J4.31 n/a J4.51 n/a J4.71 n/a
J4.12 n/a J4.32 n/a J4.52 n/a J4.72 n/a
J4.13 n/a J4.33 n/a J4.53 n/a J4.73 n/a
J4.14 n/a J4.34 n/a J4.54 n/a J4.74 n/a
J4.15 n/a J4.35 n/a J4.55 ETH3_MDI0+ J4.75 n/a
J4.16 n/a J4.36 n/a J4.56 ETH3_MDI0- J4.76 n/a
J4.17 n/a J4.37 n/a J4.57 ETH3_MDI1+ J4.77 n/a
J4.18 n/a J4.38 n/a J4.58 GPI3 J4.78 n/a
J4.19 n/a J4.39 GND J4.59 n/a J4.79 n/a
J4.20 GPO3 J4.40 n/a J4.60 n/a J4.80 n/a

Overview of RJ45 Ethernet connectors

To summarize, RJ45 Ethernet ports are arranged as follows:


Port Signal Pin Port Signal Pin
OUT 1 ETH1_MDI0+ J2.32 IN 2 ETH2_MDI0+ J4.1
ETH1_MDI0- J2.33 ETH2_MDI0- J4.2
ETH1_MDI1+ J2.34 ETH2_MDI1+ J4.3
ETH1_MDI1- J2.35 ETH2_MDI1- J4.4
ETH1_MDI2+ J2.36 ETH2_MDI2+ J4.11
ETH1_MDI2- J2.37 ETH2_MDI2- J4.10
ETH1_MDI3+ J2.38 ETH2_MDI3+ J4.9
ETH1_MDI3- J2.39 ETH2_MDI3- J4.8

Port Signal Pin Port Signal Pin Port   Pin
DMZ1 ETH3_MDI0+ J4.55 DMZ2 ETH4_MDI0+ J3.1 DMZ3 ETH5_MDI0+ J3.31
ETH3_MDI0- J4.56 ETH4_MDI0- J3.2 ETH5_MDI0- J3.32
ETH3_MDI1+ J4.57 ETH4_MDI1+ J3.3 ETH5_MDI1+ J3.33
ETH3_MDI1- J4.66 ETH4_MDI1- J3.4 ETH5_MDI1- J3.34
ETH3_MDI2+ J4.65 ETH4_MDI2+ J3.11 ETH5_MDI2+ J3.35
ETH3_MDI2- J4.64 ETH4_MDI2- J3.10 ETH5_MDI2- J3.36
ETH3_MDI3+ J4.63 ETH4_MDI3+ J3.9 ETH5_MDI3+ J3.37
ETH3_MDI3- J4.62 ETH4_MDI3- J3.8 ETH5_MDI3- J3.38
