SN200, SN300, SN500, SN700, SN900, SN910, SN1100, SN2100, SN3100 et SN6100

L’essentiel de la connectique de ces firewalls SNS se situe en façade, sauf pour les SN910, SN2100, SN3100 et SN6100.

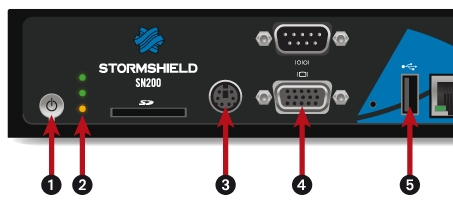

1 : Bouton d’alimentation

2 : Voyants de bas en haut : Power / Status / Online

3 : Port mini-Din PS/2 : branchement du clavier

4 : Port VGA ou HDMI (SN2100 et SN3100) : branchement de l'écran

5 : Port USB

6 : Port série en mode console

7 : Interrupteur de mise sous / hors tension

NOTE
Pour les produits bénéficiant d'un port HDMI, préférez ce port au port VGA afin d'éviter de potentiels problèmes d'affichage via la console.

Le firewall SNS hors tension :

  1. Raccordez l'écran sur le port VGA ou HDMI (SN2100 et SN3100).
  2. Raccordez le clavier sur le port PS2 ou un port USB (SN910, SN2100, SN3100 et SN6100).
  3. Insérez la clé USB dans un connecteur USB.
  4. Mettez le firewall SNS sous tension.
  5. Démarrez-le en appuyant sur le Bouton d'alimentation ou l’interrupteur de mise sous / hors tension.
  6. Attendez quelques minutes. Le firewall SNS démarre sur la clé USB.

Le Baudrate par défaut sur les modèles :

  • SN200, SN300, SN500, SN700, SN900 et SN910 est de 9 600 bauds (8N1),

  • SN1100, SN2100, SN3100 et SN6100 est de 115 200 bauds (8N1).

Poursuivez ensuite vers la section Lancer la procédure de restauration du firewall SNS.
